华为AC6508无线接入控制器

产品概述

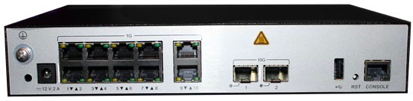

AC6508 是华为推出的面向中小型企业的小型盒式无线接入控制器（Access controller），最大可管理 512 个 AP，同时集成千兆
以太网交换机功能，实现有线无线一体化的接入方式。可灵活配置无线接入点的管理数量，具有良好的可扩展性。配合华为全系
列 802.11n/802.11ac/802.11ax 无线接入点，可组建中小型园区网络、企业办公网络、无线城域网络、热点覆盖等应用环境。

产品规格

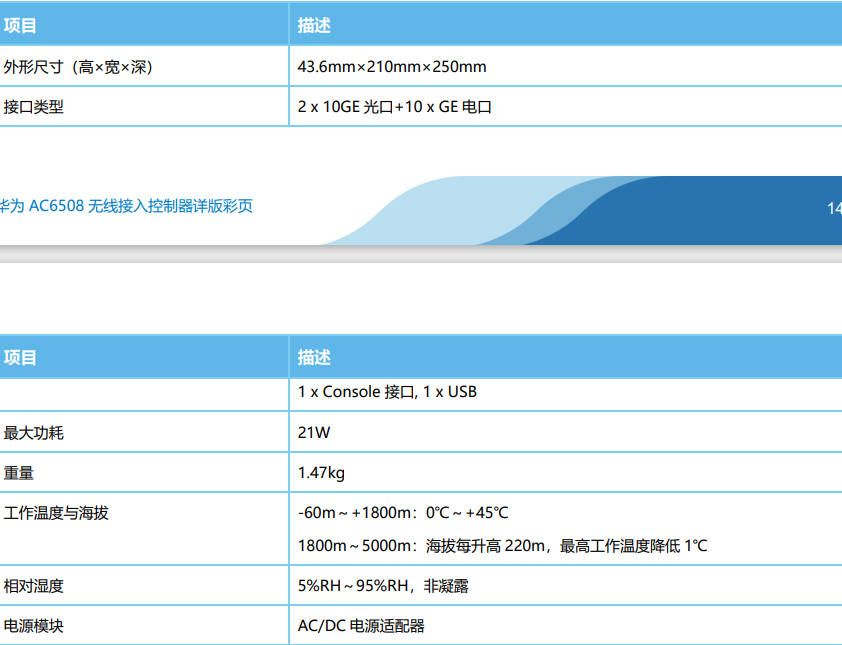

物理参数

项目描述
外形尺寸（高×宽×深）43.6mm×210mm×250mm
接口类型2   x 10GE 光 口 +10 x GE 电 口1 x Console 接 口 , 1 x USB
最大功耗21W
重量1.47kg
工作温度与海拔-60m～+1800m：0℃～+45℃                     1800m～5000m：海拔每升高 220m，最高工作温度降低 1℃
相对湿度5%RH～95%RH，非凝露
电源模块AC/DC 电源适配器

性能规格

项目描述
可管理AP 的数量中心AP：32普通AP 和远端单元：256说明WLAN AC 管理的远端单元数量不占用 WLAN   AC 的 license 资源，但实际WLAN AC 可接入的普通AP 和远端单元总数不能超过规格。
最大用户接入能力4K说明不同认证方式接入用户数不同
MAC 地址表数量8K
转发能力6Gbit/s
VLAN 数量4K
路由表项数量l   IPv4：8Kl   IPv4：2K
ARP 表项数量6K
组播表项数量2K
DHCP IP 地址池数量最大 64 地址池，每池最大可分配地址数 8K
本地账户4K
访问控制列表数量4K

产品主要特性

高容量、高性能设计

 AC6508 最大可管理 512 个 AP，满足中小型园区的管理需求;
 提供 2 个 10GE 光口, 10 个 GE 电口，最大可转发 10Gbps 的数据

SmartRadio 空口优化

  • 智能漫游负载均衡技术：利用智能漫游负载均衡算法，在用户漫游后对组网内AP进行负载均衡检测，调整各个AP的用户负载，提升网络稳定性。
  • 智能频段动态调整技术：利用 DFA算法（DynamicFrequencyAssignment）自动检测邻频和同频的信号干扰，识别 2.4G 冗余射频，通过AP 间的自动协商，自动切换（双 5G款型）或关闭冗余射频，降低 2.4G 同频干扰，增加系统容量。
  • 智能冲突优化技术：利用动态EDCA和Airtime调度算法，对每个用户的无线信道占用时间和业务优先级进行调度，确保每个用户业务有序调度且相对公平的占用无线信道，提升业务处理效率和用户体验。

角色多样

内置Portal/AAA服务器，可为用户提供Portal认证/802.1X 服务，降低用户投资成本。

组网灵活

  • WLANAC 支持直连式，旁挂式和桥接/Mesh 组网模式，同时支持数据集中转发和本地转发模式。
  • 支持跨二层、三层AP/WLANAC 间组网，同时支持AP在私网、WLANAC 在公网的NAT 穿越部署。
  • 兼容管理华为全系列802.11n、802.11ac和 802.11axAP，实现 802.11n、802.11ac和802.11axAP的混合组网，保护用户投资。

内置应用识别服务器

  • 支持 4~7层应用识别，可识别 6000多种应用。包括 LYNC/Facetime/YouTube/Facebook 等常见办公应用与 P2P 下载应用。
  • 支持基于应用的策略控制技术，包括流量限制、流量阻断、优先级调整等策略。
  • 支持应用识别库在线更新升级，无需升级软件版本。

完备的高可靠性设计

  • 支持 WLANAC1+1 热备、N+1 备份模式，业务不中断。
  • 支持基于 LACP（LinkAggregationControlProtocol）、MSTP（MultipleSpanningTreeProtocol）的端口冗余备份。
  • 支持广域逃生，本地转发模式下，AP与WLANAC 连接中断后，原有用户在线、新用户正常接入，业务不中断。

内置可视化网管平台

华为AC6508内置WEB网管，配置便捷，提供全方位监控和智能诊断。

以健康度为中心的一页式监控，KPI 直观体现

单页整合统计信息与实时信息，关键性能指标如用户性能、射频性能、AP 性能，图形化体现，帮助客户从海量监控信息中快速过 滤出有效信息，设备与网络状态一目了然。

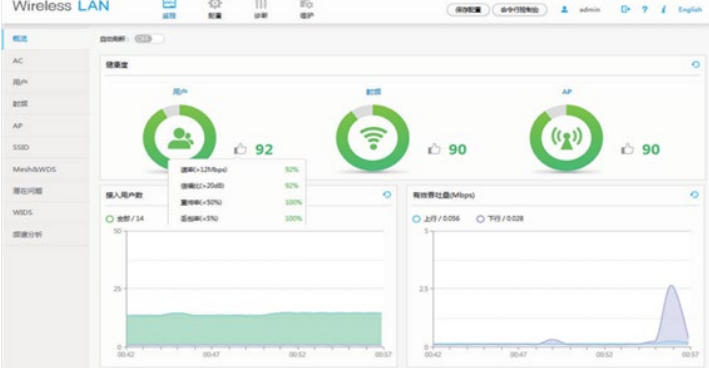

WEB 网管监控界面

以 AP 组为中心，常用参数默认选中，无需预先配置，简化配置步骤；针对业务差异小的配置，支持参数复制功能，仅需修改差异配置，提高配置效率。

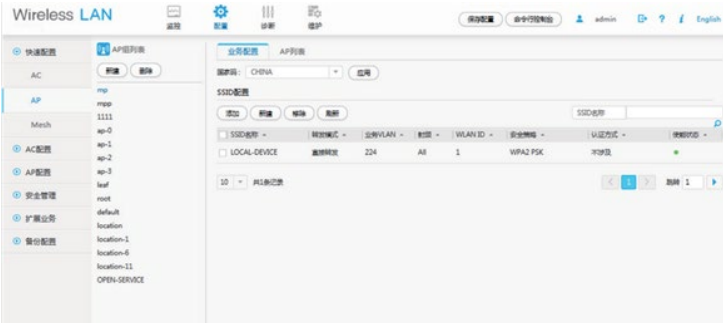

WEB 网管配置界面

 基于用户、AP、WLAN AC 三个维度的一键式智能诊断，支持实时与定时诊断，并且针对故障问题提供可行性处理建议。

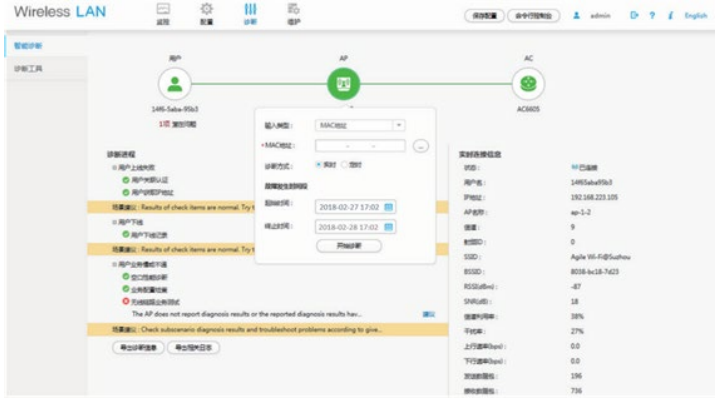

WEB 网管智能诊断

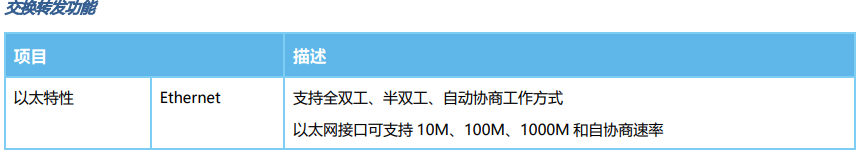

换转发功能

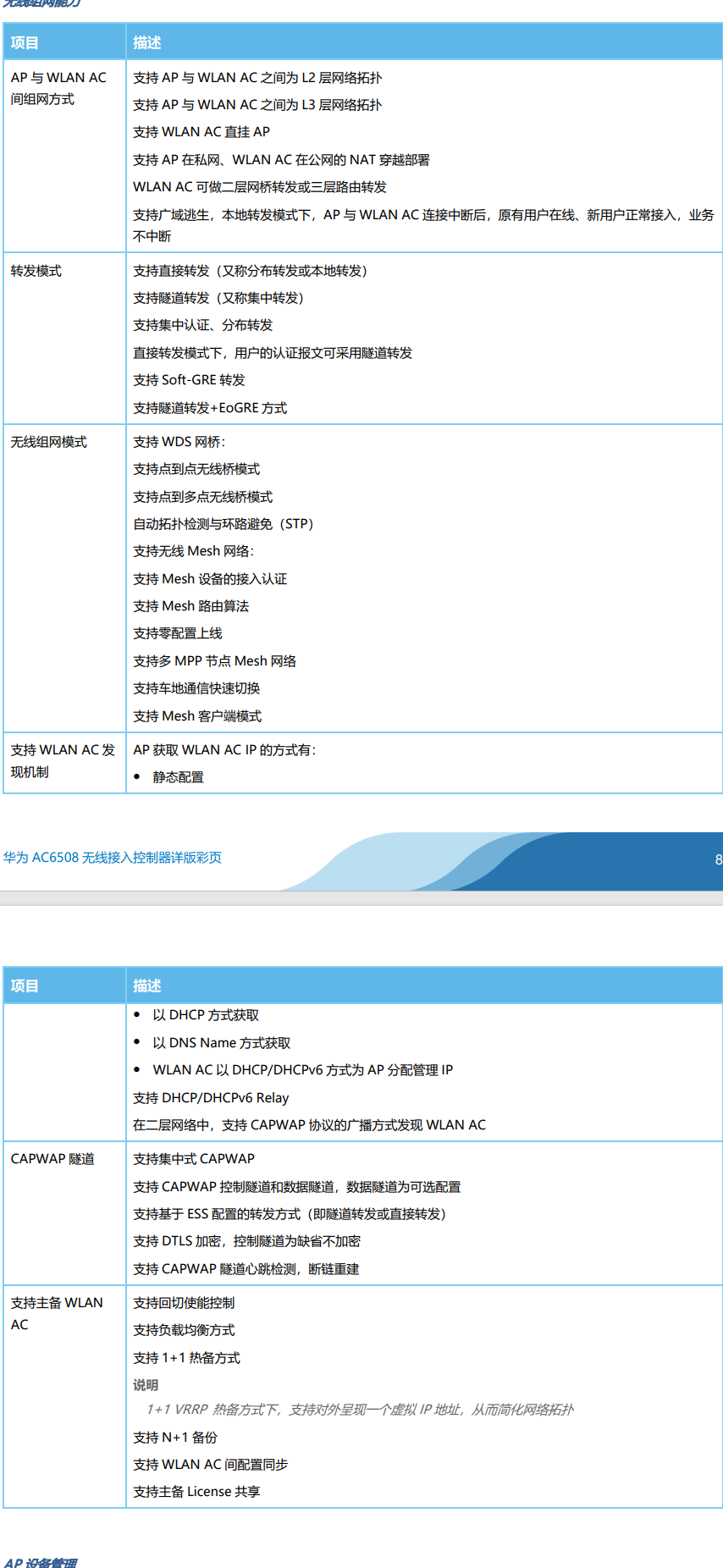

无线组网能力

AP 设备管理

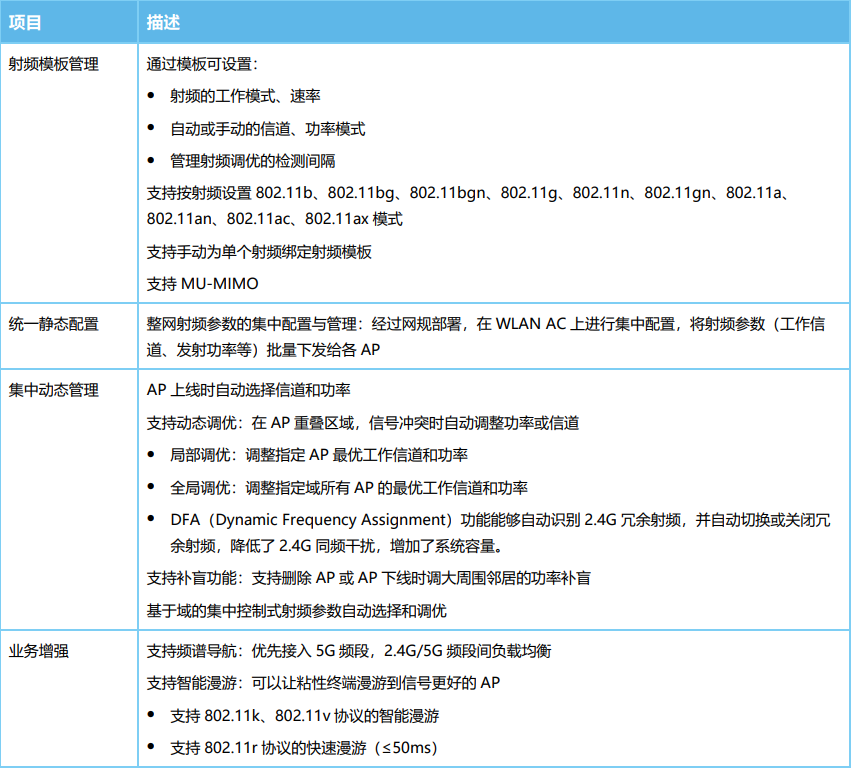

射频管理

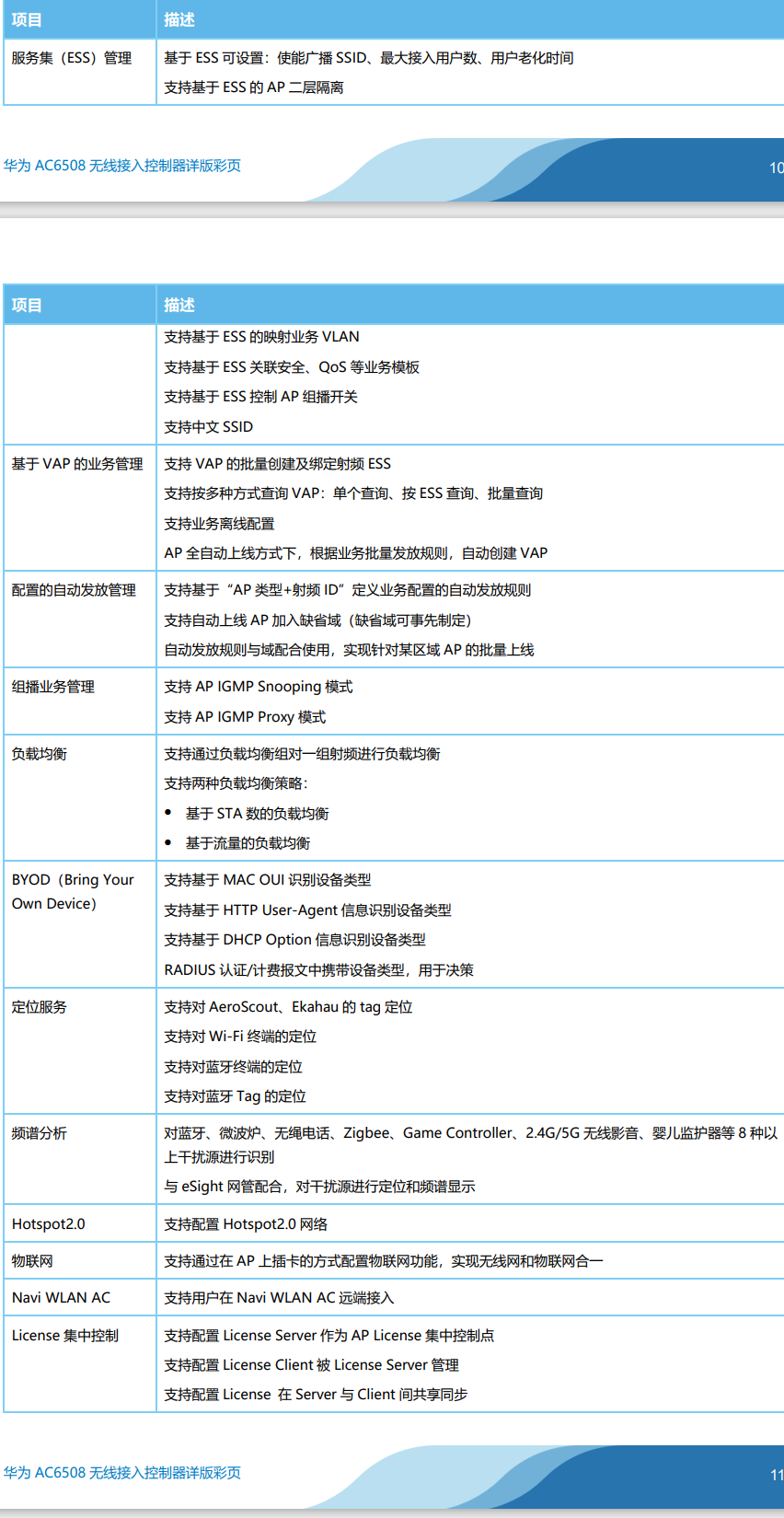

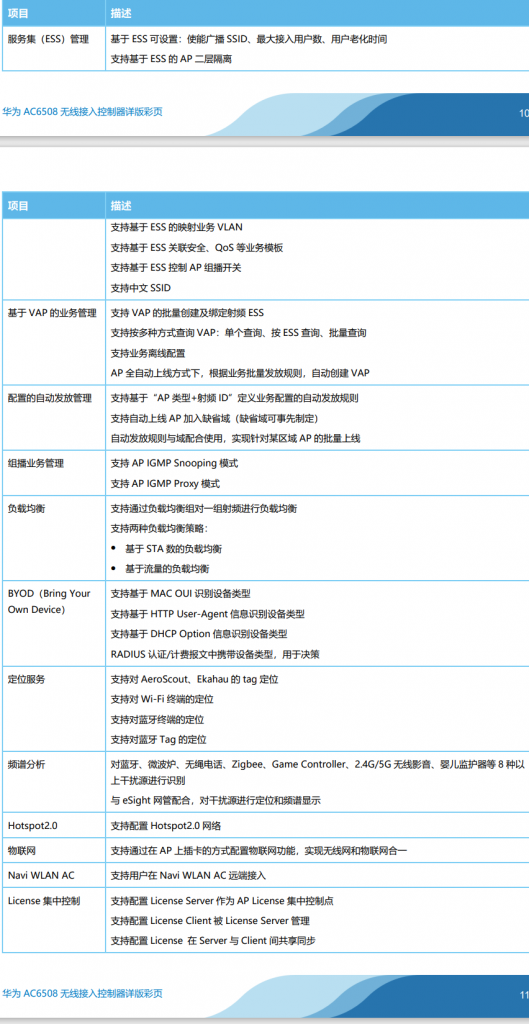

WLAN 业务管理

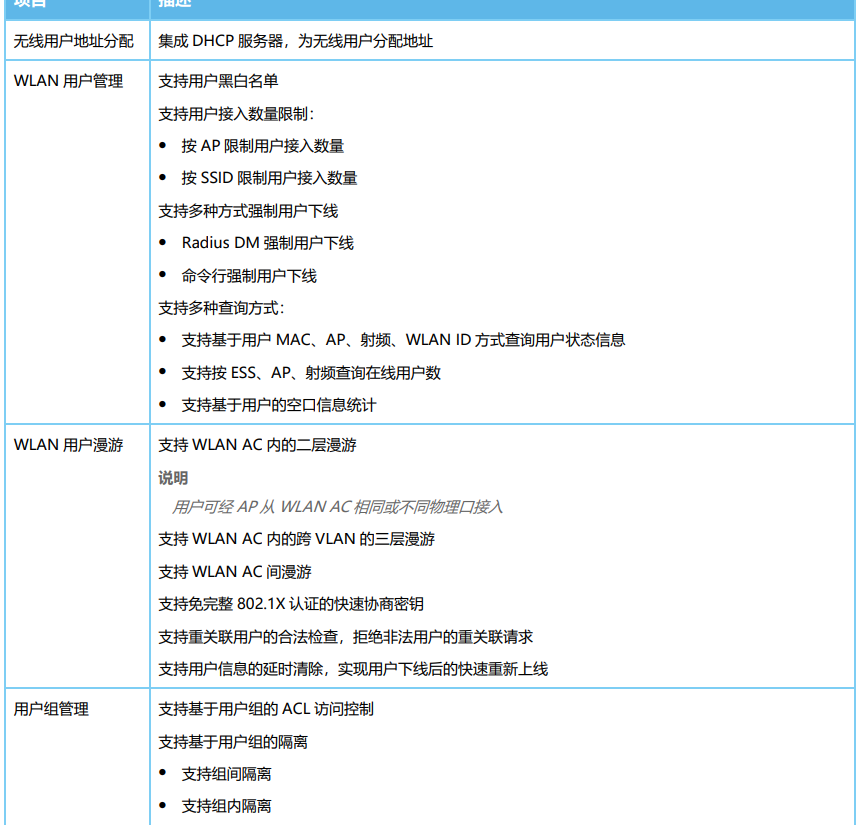

WLAN 用户管理

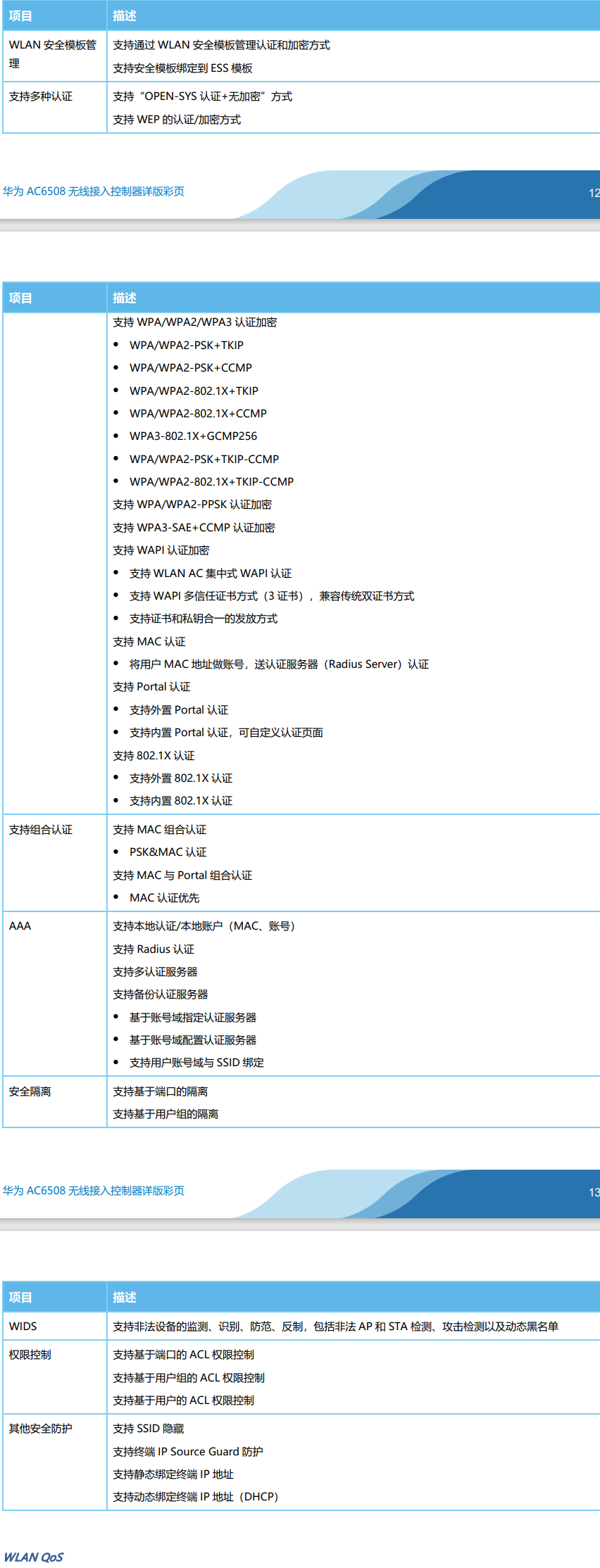

WLAN 安全

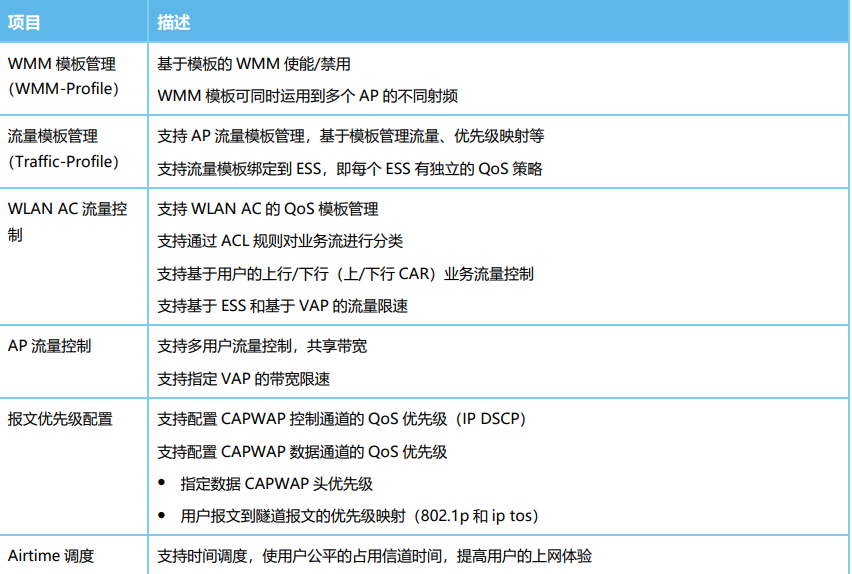

WLAN QoS

物理参数

产品规格

性能规格

项目描述
可管理 AP 的数量512说明WLAN AC管理的远端单元数量不占用WLAN AC 的license资源，但实际 WLAN AC可接入的普通AP和远端单元总数不能超过规格。
最大用户接入能力4096说明不同认证方式接入用户数不同
MAC 地址表数量8192
转发能力10Gbps
VLAN 数量4096
路由表项数量    IPv4 ：8192    IPv4 ：2048
ARP 表项数量6144
组播表项数量2048
DHCP IP 地址池数量最大 64 地址池，每池最大可分配地址数 8192
本地账户4096
访问控制列表数量4096

订购信息

编码描述
02354FRJ-001AC6508 主机(10 个千兆以太口,2 个万兆 SFP+,含 AC/DC 电源适配器)
88034UVY无线接入控制器 AP 资源授权(1 AP)
88034UWA无线接入控制器 AP 资源授权(8 AP)
88034UWB无线接入控制器 AP 资源授权(16 AP)
88034UWC无线接入控制器 AP 资源授权(32 AP)
88034UWD无线接入控制器 AP 资源授权(64 AP)
88034UWE无线接入控制器 AP 资源授权(128 AP)
