产品概述
H3C S7500X 系列产品是新华三技术有限公司（以下简称 H3C 公司）面向融合业务网络的多业务融合高端交换机，提供强劲的性能
和丰富的业务融合特性。该产品基于 H3C 自主知识产权的 Comware V7 操作系统，支持 IRF2（Intelligent Resilient Framework 2，
第二代智能弹性架构）、IRF3（Intelligent Resilient Framework3，第三代智能弹性架构）虚拟化技术，融合了 MPLS VPN、IPv6、防
火墙、入侵防御（IPS）、无线、流量分析等多种网络业务，提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术，
在提高用户生产效率的同时，保证网络最大正常运行时间，从而降低客户的总拥有成本（TCO）。面对未来网络业务的快速发展，
S7500X 全面支持云数时代所需的 MDC（一虚多）和 VXLAN 等技术，全面支持 SDN 解决方案。支持千兆光、千兆电、万兆光、万
兆电、25G、40G、100G 等丰富的以太网接口，满足用户多层次的链路带宽需求。H3C S7500X 采用绿色环保的设计理念，符合“限
制电子设备有害物质标准（RoHS）”，是绿色环保的高端交换机。

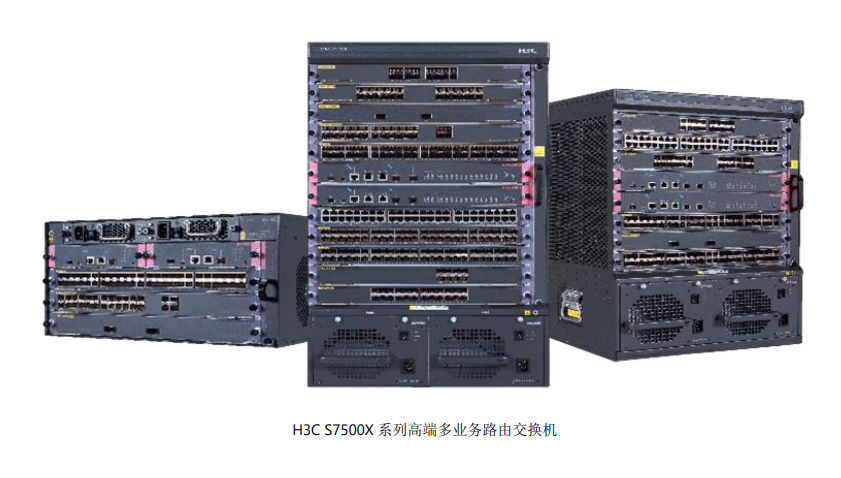

H3C S7500X 系列包括 S7510X、S7506X（-S）、S7506X-S-MF、S7503X 等多款产品，所有产品均支持冗余主控，通过 CLOS 架构支
持不断扩展的交换能力和端口密度。H3C S7500X 可广泛应用于城域网、数据中心、园区网核心和汇聚等多种网络环境，为用户提
供了安全交换一体化、有线无线一体化、有源无源一体化的行业解决方案。
产品特点
丰富的业务，适应融合业务网络发展趋势
IRF2（第二代智能弹性架构—横向虚拟化）
H3C S7500X 面向数据中心技术的演进，推出了 IRF2 为代表的软件虚拟化技术，提供 2-4 台主机的协同工作、统一管理和不间断维
护功能；IRF2 不仅成为数据中心交换设备高性能、虚拟化的关键技术，而且对于传统企业网应用，IRF2 所提供的高可靠性和无缝升
级、扩展能力，也成为 H3C 用户增值服务的重要组成部分；另外 H3C 的 IRF2 虚拟化技术还可根据组网的要求支持长距离（80KM）
的普通以太网万兆光纤堆叠。
IRF3.1：（第三代智能弹性架构升级版—纵向虚拟化）
H3C S7500X 系列产品可以在纵向维度上支持异构虚拟化，将核心和接入设备通过 IRF3.1 技术形成一台纵向逻辑虚拟设备，支持
AC、AP 统一管理、配置，相当于把一台盒式设备作为一块远程接口板加入主设备系统，以达到扩展 I/O 端口能力和进行集中控制
管理的目的。IRF3.1 技术可以简化管理，大幅度降低网络管理节点；简化布线，二层变为一层，节省横向连接线缆；最终实现数据
转发平面虚拟化，便与简化业务部署和自动编排。
全面的 MPLS、VPLS 业务能力
H3C S7500X 所有产品均支持 Multi-VRF 特性，可以作为 MCE 设备使用；支持三层的 MPLS VPN 和二层的 MPLS VPN（Martini、
Kompella）；支持 MPLS OAM 特性，方便用户的管理和维护；
全面支持 VPLS，VLL，支持分层 VPLS 接入方式，提供端到端 2 层 VPN 接入方案，支持 MPLS/VPLS 全线速转发，满足 VPLS 规模
部署要求。
高性能 IPv4/IPv6 业务能力
H3C S7500X 支持 IPv4/IPv6 双协议栈,支持多种隧道技术，支持 IPv4/IPv6 的组播技术，为用户提供完善的 IPv4/IPv6 解决方案；H3C
S7500X 采用分布式体系架构，实现 IPv4/IPv6 业务的线速无阻塞转发；H3C S7500X 已经通过了信息产业部的 IPv6 入网认证和 IPv6
Ready 第二阶段认证，是成熟商用的 IPv6 产品。
有线无线一体化，有源无源一体化
H3C S7500X 集成的无线控制模块提供丰富的业务能力，包括精细的用户控制管理、完善的 RF 管理及安全机制、快速漫游、超强的
QoS 和对 IPv6 的支持等；无线控制模块通过与安全策略服务器的联动，实现对无线接入用户的端点准入防御，提高了整网的安全
性。
H3C S7500X 采用了支持 AC 功能的芯片设计，可拓展随板 AC 功能，为客户组建有线无线一体化网络的提供更丰富的选择。
H3C S7500X 是新华三目前高密度以太网无源光网络（EPON）设备， 其提供高可靠的 EPON 系统，采用分布式体系结构、模块化
设计，主控板冗余热备份、无源背板、冗余电源支持双路供电，具有电信级可靠性。
超强的鹰视/SDN 融合业务能力
H3C S7500X 的鹰视控制板块提供多样的业务能力，包括网络设备中资产盘点，监控，物联终端的感知、精准识别等，为客户提供
一个可管、可控、安全的网络组网方案。
H3C S7500X 采用了创新的架构设计，支持 ADCampus 方案部署在交换机设备上，实现网络产品、SDN 方案一体化部署功能
EAD 端点准入防护技术
H3C S7500X 支持大容量的 Portal 认证功能，可以在数千用户的局域网中做为 EAD 网关设备，为全网用户提供 EAD 安全认证功能；
可以在大中型的校园网中担任汇聚/核心设备的同时，为学生宿舍区的认证计费提供 Portal 认证功能。
BYOD 基础网络架构
支持丰富的接入认证方式，可以在数千用户的局域网中做为认证网关设备，为接入用户提供安全认证功能；也可以配合 SSL VPN 插
卡，在大中型的园区网中担任汇聚/核心设备的同时作为 VPN 认证网关。
H3C S7500X 为 BYOD 移动办公特性提供了基础网络架构，便于拓展 BYOD 应用如移动 ERP、OA、UC&C 等。
PTP 时钟
H3C S7503X 支持 1588V2 和同步以太功能，满足网络设备间高精度时间同步需求，相比同精度的 GPS 时间同步，提升安全的同时
部署成本更低。
云数据中心化技术
作为企业级网络核心设备，H3C S7500X 系列产品可以助力用户从容面对云数据中心化所需的一系列技术及解决方案：
VXLAN：H3C S7500X 系列产品支持 VXLAN（Virtual eXtensible LAN，可扩展虚拟局域网络）技术，VXLAN 是基于 IP 网络、采
用“MAC in UDP”封装形式的二层 VPN 技术。VXLAN 可以基于已有的服务提供商或企业 IP 网络，为分散的物理站点提供二层
互联，并能够为不同的租户提供业务隔离。
EVPN：H3C S7500X 系列产品支持 EVPN（Ethernet Virtual Private Network，以太网虚拟专用网络），EVPN 是一种二层 VPN 技
术，控制平面采用 MP-BGP 通告 EVPN 路由信息，数据平面支持采用 VXLAN 封装方式转发报文。
MDC：H3C S7500X 产品可以通过 MDC 技术实现真正的 1：N 的虚拟化，即把一台交换机虚拟成 N 台互相独立的虚拟交换
机，不同于传统的交换机虚拟化技术，MDC 虚拟出的每台交换机之间物理隔离、安全隔离，拥有独立的硬件资源和管理权限，
满足多业务客户共享核心交换机的需求，这样，一方面可以充分利用核心交换机的能力达到隔离复用的作用，另一方面也降低
了用户的投资成本，一举两得。

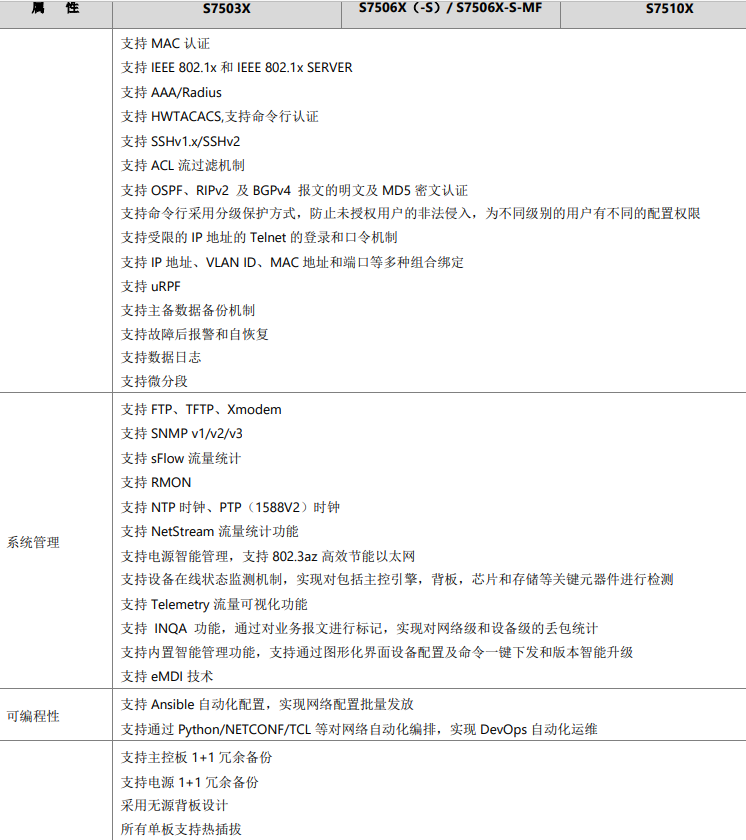

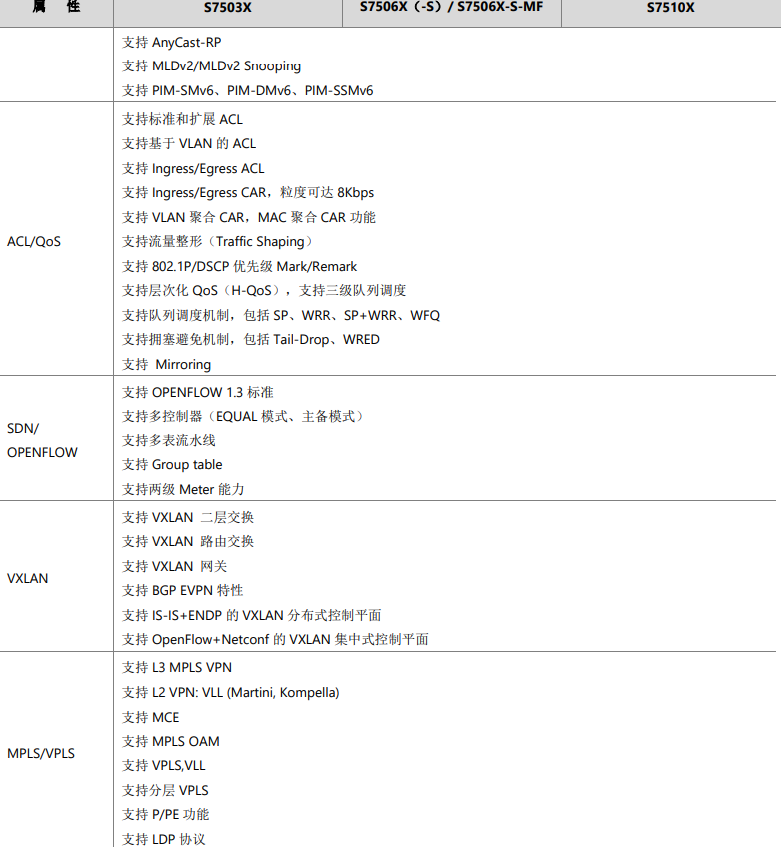

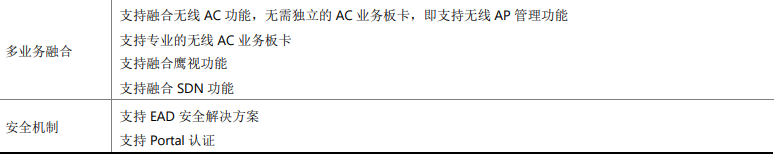

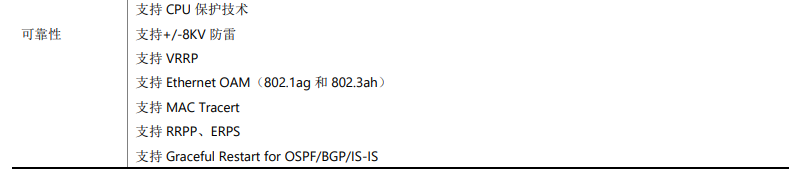

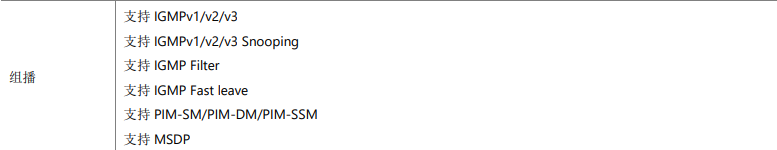

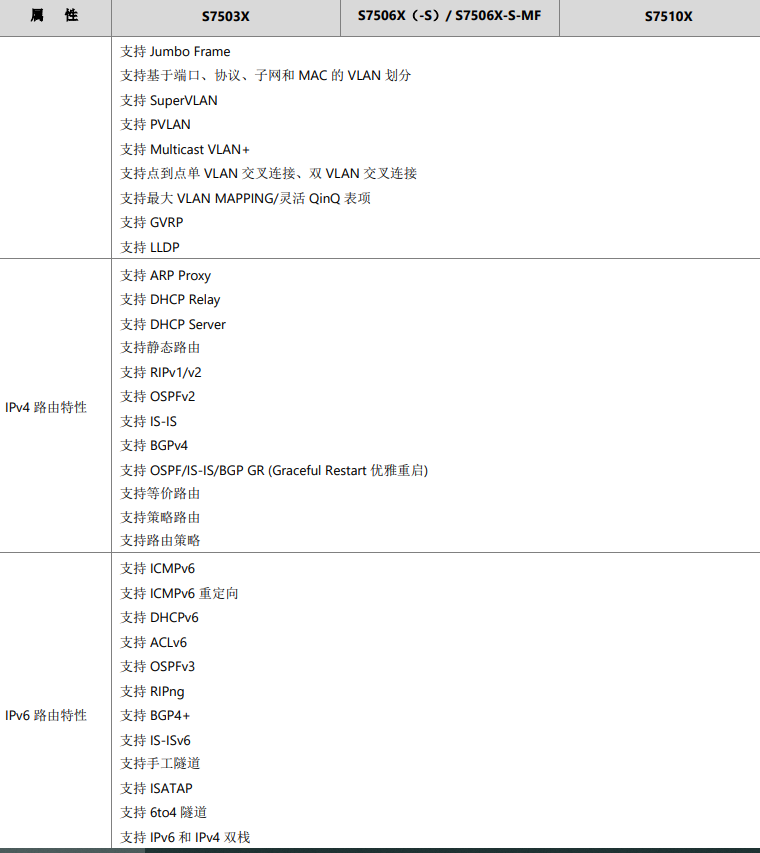

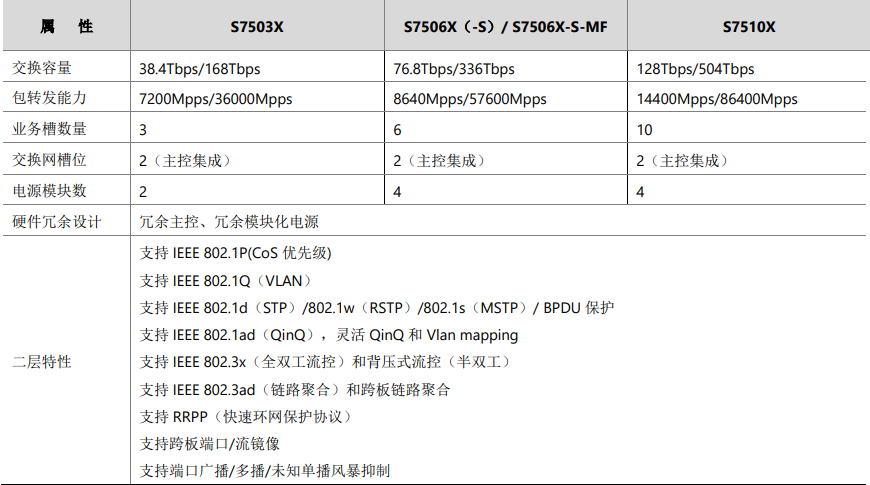

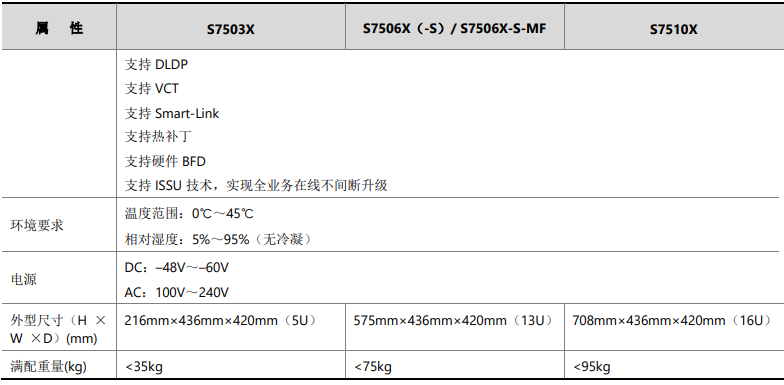

产品规格
订购信息
H3C S7500X 系列产品是 H3C 公司自主开发的核心以太网交换机产品，用户可以根据实际需求按照机箱、电源、业务模块等几部分
进行选购。
机箱配置
根据产品具体型号选择需配的机箱
描述 数量范围 备注
H3C S7510X 以太网交换机主机 1 可选
H3C S7506X 以太网交换机主机 1 可选
H3C S7506X 以太网交换机主机 S 版本 1 可选
H3C S7506X 以太网交换机多风扇框主机 S 版本 1 可选
H3C S7503X 以太网交换机主机 1 可选
主控引擎配置
根据产品具体型号选择需配的主控引擎
描述 数量范围 备注
S7510X 主控引擎 1-2 必选 1 个，最多可选 2 个，
S7506X 主控引擎 1-2 必选 1 个，最多可选 2 个
S7506X 主控引擎（单主控自带 4 个 25G/10G 端口） 1-2 必选 1 个，最多可选 2 个
S7503X 主控引擎 1-2 必选 1 个，最多可选 2 个
