CloudEngine 6881 系列是华为公司面向数据中心推出的新一
代高性能、高密度 10GE 接入交换机。
CloudEngine 6881 系列交换机定位于数据中心的高密 10GE 接入，帮助企业和运营商构建面
向云计算时代的数据中心网络平台，也可以用于园区网的核心或汇聚。
产品概述
CloudEngine 6881 系列是华为公司面向数据中心推出的新一代高性能、高密度 10GE 接入交换机。CloudEngine 6881 系列采
用先进的硬件结构设计，提供高密 10GE 端口接入，支持 40GE/100GE 上行端口，支持丰富的数据中心特性，风道方向可以灵活
选择。CloudEngine 6881 系列可以与华为数据中心核心交换机 CloudEngine 16800 或 CloudEngine 12800 配合构建弹性、虚
拟和高品质的云时代数据中心 40GE/100GE 全联接网络，满足云时代数据中心对网络的需求。
CloudEngine 6881 系列交换机定位于数据中心的高密 10GE 接入，帮助企业和运营商构建面向云计算时代的数据中心网络平
台，也可以用于园区网的核心或汇聚
产品外观

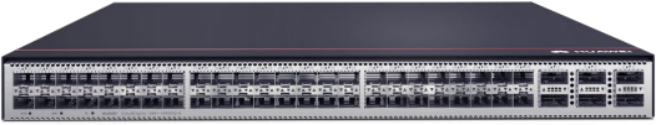

CloudEngine 6881-48S6CQ 系列交换机提供 48 个 10GE SFP+接口，6 个 100GE QSFP28 接口，产品形态如下

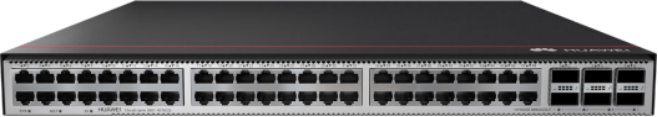

CloudEngine 6881-48T6CQ 系列交换机支持 48 个 10GE Base-T 接口，6 个 100GE QSFP28 接口，产品形态如下：
产品特点
高密度接入，容量超群
CloudEngine 6881 最大提供 48 个 10GE 接口，满足 10GE 服务器高密接入需求，平滑演进；
最大支持 6 个 100GE 高性能 QSFP 28 接口，QSFP28 接口允许作为 1 个 40GE QSFP+接口，提供灵活的组网能力； 40GE/100GE 上行与 CloudEngine 16800 或 CloudEngine 12800 系列共同构建无阻塞的网络平台。
高可靠长距堆叠，性能卓越
16 台堆叠技术：
16 台交换机堆叠提供最大 768 个 10GE 接入端口，满足数据中心高密度服务器接入需求；
多台设备虚拟化为一台逻辑设备,构建可扩展、易管理的数据中心网络平台；
堆叠系统实现控制平面和数据平面冗余备份，避免了单点故障的风险， 极大的增强了系统的可靠性。
超长距堆叠：
业务口复用为堆叠口，不仅可以实现机架内、跨机架的堆叠， 同时也支持跨区域的远距离堆叠；
根据实际组网规模灵活分配业务带宽和堆叠带宽，合理配置网络资源。
跨设备链路聚合，高效可靠
CloudEngine 6881 系列支持跨设备链路聚合 M-LAG (Multichassis Link Aggregation Group)，能够实现多台设备间的 链路聚合， 从而把链路可靠性从单板级提到设备级；
多活系统， 一方面双归系统实现流量负载分担， 另一方面系统多活、热备份保护，系统更可靠；
M-LAG 的各节点设备可独立升级， 升级过程中其它节点承接业务转发， 实现业务零中断；
组网灵活， 普通以太网络、VXLAN 以及 IP 网络的双归接入均可采用 M-LAG 接入方式。
ESI 多归接入
支持 RFC 标准的 EVPN 多归方案，通过 ESI (Ethernet Segment Identifier) 功能将 EVPN VXLAN 网关双活扩展到多活。 支持 Active-Active 的方式，实现服务器的多归接入(最大支持 4 归多活)。
虚拟化硬件网关，快速部署
CloudEngine 6881 系列可以与业界主流的虚拟化平台配合， 作为 Overlay 虚拟化网络(VXLAN) 的高性能硬件网关，支 撑高达 16M 多租户的数据中心运营；
CloudEngine 6881 系列作 Overlay 网络的硬件网关时，可以通过 Open API 与云平台开放对接， 实现软件网络和硬件网络 的统一管理；
硬件虚拟化网关方案无需改动客户现网，实现业务的快速部署，同时保护网络投资；
支持 BGP-EVPN 作为VXLAN 的控制平面，简化 DC 内、DC 间的 VXLAN 的配置。
开放可编程网络，灵活定制
CloudEngine 6881 系列交换机通过内嵌的 OPS 模块，实现设备控制面的可编程；
OPS 提供了丰富的 Open API 接口，可被业界主流云平台(含商业云平台和开源云平台) 和第三方 Controller 深度集成， 支持业务对网络的灵活定制和自动化管理；
用户或第三方开发商可利用 Open API 接口，开发和部署专用的网络管理策略，从而迅速地实现业务功能扩展、自动部署和 设备的智能化管理，实现自动化运维，降低管理成本；
自动化工具，华为 CloudEngine 6881 系列交换机支持 Ansible 自动化管理运维工具，实现物理、虚拟网络的统一发放； OPS 致力于数据中心业务和网络的无缝融合， 提供面向业务的软件定义网络。
设备零配置部署，自动运维
CloudEngine 6881 系列交换机支持 ZTP (Zero Touch Provisioning) 协议，可以从 U 盘或文件服务器获取版本文件并自 动加载，实现设备的免现场配置和部署，从而降低人力成本， 提升部署效率；
ZTP 功能支持内嵌脚本语言，并通过 Open API 开放给用户，数据中心用户可使用其熟悉的脚本语言(Python 等) 实现对 网络设备的统一配置；
ZTP 实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。
协同 iMaster NCE-FabricInsight 实现智能运维
CloudEngine 6881 系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 数据中心网络分析组 件 iMaster NCE-FabricInsight ，iMaster NCE-FabricInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状 态，并能及时有效地定界故障以及定位故障发生原因，发现影响用户体验的网络问题，精准保障用户体验。
协同 iMaster NCE-Fabric 实现数据中心网络极简部署
CloudEngine 6881 系列交换机支持通过 NetConf ，SNMP 等标准协议和 iMaster NCE-Fabric 控制系统对接，实现网络的 适应性和自动化管控，从而提供更加高效和智能的操作手段， 简化网络管理，降低 OPEX。
严格的前后风道，高效节能
灵活的前后/后前风道设计：
采用严格的前后风道设计， 支持冷热风道完全隔离，提升散热的效率，满足数据中心机房设计要求；
通过选配风扇和电源模块，灵活支持前后和后前风道；
支持电源和风扇冗余配置，保障业务无间断运行。
创新的节能技术：
使用节能芯片， 智能的风扇调速方案， 支持实时功耗检测，为客户降低运维成本，打造绿色数据中心。
指示灯完美呈现，运维简单
清晰的指示灯：
支持端口状态、端口速率等信息的完整呈现，创新的 100GE 端口指示灯， 可以清晰显示所有子端口状态；
前面板和后面板同步显示系统状态和堆叠状态， 便于从任意方向维护；
支持远程定位功能， 在网管/控制台上可以点亮需要维护设备的远程定位指示灯，便于在拥挤的设备间准确定位设备。 维护简单：
管理接口/风扇/电源位于交换机的正面，便于维护；
数据接口位于交换机的后侧， 和服务器同向，便于走线
License 授权
华为 CloudEngine 6881 系列交换机支持 CloudFabric N1 商业模式，将 NCE 控制器、分析器、 CloudEngine 交换机功能软件 基于不同典型场景组合打包简化交易， 为客户提供更多功能更大价值， 通过软件许可迁移保护客户软件投资。
|
产品系列 |
功能特性 |
N1 通用软件包(必配) |
N1 Add on (可选) |
||
|
CloudEngine 6881 系 列 |
|
Foundation |
Advanced |
Premium |
多云多 DC 场景 包 |
|
基础软件 |
√ |
√ |
√ |
|
|
|
IPV6 |
√ |
√ |
√ |
|
|
|
VXLAN |
√ |
√ |
√ |
|
|
|
无损升级 |
√ |
√ |
√ |
|
|
|
Telemetry |
√ |
√ |
√ |
|
|
|
NSH |
|
√ |
√ |
|
|
|
产品系列 |
功能特性 |
N1 通用软件包(必配) |
N1 Add on (可选) |
||
|
iMaster NCE-Fabric 控制器 |
SDN 自动化功能 |
√ |
√ |
√ |
|
|
意图基础功能(仿真 校验、全网回滚) |
|
|
√ |
|
|
|
多云多 DC 纳管功能 |
|
|
|
√ |
|
|
iMaster Fabricinsight 分析器 |
Telemetry 网络分析 基础功能 |
√ |
√ |
√ |
|
|
网络健康度功能 |
|
√ |
√ |
|
|
|
网络流分析增值功能 ( 100vm) |
|
|
√ |
|
|
|
配套关系 |
三选一，Advanced 包含 Foundation ， Premium 包含 Advanced |
配套 Foundation/Ad vanced/Premiu m 任意一个使用 |
|||
|
具体产品功能差异以产品文档为准 |
|||||
备注： V200R005C20、V200R019C10 及以后版本支持 N1 商业模式，V2R00R020C00 及以后的版本支持 Premium 包。
N1 商业模式详细信息请参考《华为数据中心网络 CloudFabric N1 商业模式彩页》：
https://e.huawei.com/cn/material/networking/dcswitch/2c162866f04846b5a52ffba10ecfa336
产品规格
|
项目 |
CloudEngine 6881-48S6CQ |
CloudEngine 6881-48T6CQ |
|
10GE SFP+接口 |
48 |
0 |
|
10GE BASE-T 接口 |
0 |
48 |
|
40/100GE QSFP28 接口 |
6 |
6 |
|
交换容量 |
4.8Tbps/76.8Tbps |
|
|
包转发率 |
2000Mpps |
|
|
缓存 |
42MB |
|
|
风道类型 |
标准前后或后前风道 |
|
|
设备虚拟化 |
支持 iStack 堆叠 |
|
|
|
支持 M-LAG |
|
|
|
支持 ESI |
|
|
项目 |
CloudEngine 6881-48S6CQ |
CloudEngine 6881-48T6CQ |
|
网络虚拟化 |
支持 VXLAN routing 和 VXLAN bridging |
|
|
|
支持 BGP-EVPN |
|
|
|
支持 QinQ access VXLAN |
|
|
SDN |
支持 iMaster NCE-Fabric |
|
|
网络融合 |
支持 PFC 和 ECN |
|
|
|
支持 RDMA 和 RoCE ( RoCE v1 和 RoCE v2) |
|
|
可编程特性 |
支持 OpenFlow 协议 |
|
|
|
支持 OPS 编程 |
|
|
|
支持 Ansible 自动化配置， Module 开源发布 |
|
|
流量分析 |
支持 Netstream 功能 |
|
|
|
支持 sFlow 功能 |
|
|
VLAN |
支持 Access、Trunk、Hybrid 方式 |
|
|
|
支持 default VLAN |
|
|
|
支持 QinQ |
|
|
MAC 地址表 |
支持 MAC 地址自动学习和老化 |
|
|
|
支持静态、动态、黑洞 MAC 表项 |
|
|
|
支持源 MAC 地址过滤 |
|
|
|
支持基于端口和 VLAN的 MAC 地址学习限制 |
|
|
IP 路由 |
支持 RIP、OSPF、ISIS、 BGP 等 IPv4 动态路由协议 |
|
|
|
支持 RIPng、OSPFv3、 ISISv6、 BGP4+等 IPv6 动态路由协议 |
|
|
|
支持 IP 分片重组 1 |
|
|
IPv6 |
VXLAN Over IPv6 |
|
|
|
IPv6 VXLAN over IPv4 |
|
|
|
支持 IPv6 ND (Neighbor Discovery) |
|
|
|
支持 PMTU 发现(Path MTU Discovery) |
|
|
|
支持 IPv6 的 TCP、 Ping 、Tracert、Socket、UDP、 RawIP |
|
|
组播 |
支持 IGMP、 PIM-SM、 MBGP 等组播路由协议 |
|
|
|
支持 IGMP Snooping |
|
|
|
支持 Igmp snopping proxy |
|
|
项目 |
CloudEngine 6881-48S6CQ |
CloudEngine 6881-48T6CQ |
|
|
支持组播成员接口快速离开 |
|
|
|
支持组播流量抑制 |
|
|
|
支持组播 VLAN |
|
|
可靠性 |
精细化微分段安全隔离(IPv4 和 IPv6) |
|
|
|
支持 LACP |
|
|
|
支持 STP、RSTP、VBST 和 MSTP |
|
|
|
支持 BPDU 保护 |
|
|
|
支持 SmartLink 及多实例 |
|
|
|
支持 DLDP |
|
|
|
支持硬件 BFD (Bidirectional Forwarding Detection)， 最小 3.3ms 发包间隔 |
|
|
|
支持 VRRP、VRRP 负载分担、硬件 BFD for VRRP |
|
|
|
支持 硬件 BFD for BGP/IS-IS/OSPF/静态路由 |
|
|
|
支持 BFD for VXLAN |
|
|
|
支持 NSF/GR for OSFP/BGP/IS-IS 等 |
|
|
RoCE 特性 |
支持 RoCE 与其他 IP 流量按比例调度，保障 RoCE 流量零丢包 |
|
|
|
支持 RoCE 网络质量监控 |
|
|
|
支持自适应调整流量阈值，保障 RoCE 业务在各种流量模型下端口带宽利用率能达到 90%以上， 并且零丢包 |
|
|
业务链 |
支持 IETF 标准的 NSH 协议(IPv4 和 IPv6) |
|
|
QoS |
支持基于 Layer2 协议头、 Layer3 协议、 Layer4 协议优先级等的组合流分类 |
|
|
|
支持 802. 1P/DSCP 优先级 Mark/Remark |
|
|
|
支持 ACL、CAR、Remark、Schedule 等动作 |
|
|
|
支持队列调度:SP、WRR、SP+WRR、CBWFQ(或类似协议) |
|
|
|
支持 PQ、DRR、 PQ+DRR 等队列调度方式 |
|
|
|
支持 WRED、尾丢弃(Tail-Drop)等拥塞避免机制 |
|
|
|
支持流量整形(Traffic Shaping) |
|
|
其他协议 |
支持 DHCP Client、DHCP Relay、 DHCP Server、DNS Client、ARP Proxy 等 |
|
|
运维 |
支持 iPCA (Packet Conservation Algorithm for Internet) |
|
|
|
支持全网路径探测 |
|
|
项目 |
CloudEngine 6881-48S6CQ |
CloudEngine 6881-48T6CQ |
|
|
支持 Telemetry |
|
|
|
支持 ERSPAN 增强 |
|
|
|
支持缓存的微突发状态统计 |
|
|
|
支持 VXLAN OAM: VXLAN ping, VXLAN tracert |
|
|
配置与维护 |
支持 Console、Telnet、SSH 等终端服务 |
|
|
|
支持 SNMPv1/v2/v3 等网络管理协议 |
|
|
|
支持通过 FTP、TFTP 方式上载、下载文件 |
|
|
|
支持 BootROM 升级和远程在线升级 |
|
|
|
支持热补丁功能,可在线进行补丁升级 |
|
|
|
背板采用无源设计,各组件支持热插拔 |
|
|
|
支持用户操作日志 |
|
|
|
支持配置回滚 |
|
|
|
支持 ZTP |
|
|
|
支持 OVSDB |
|
|
安全和管理 |
支持 802. 1x 认证 |
|
|
|
命令行分级保护、未授权用户无法侵入 |
|
|
|
支持防止 DOS、ARP 攻击功能、 ICMP 防攻击 |
|
|
|
支持端口隔离、端口安全、Sticky MAC |
|
|
|
支持 IP、MAC、端口、 VLAN 的组合绑定 |
|
|
|
支持 AAA、Radius、HWTACACS 等多种认证方式 |
|
|
|
支持 RMON |
|
|
机箱尺寸 mm (宽×深×高) |
442×420×43.6 |
|
|
满配重量(带 AC 电源和风机盒， 不含光模块) |
7.8kg |
8.9kg |
|
环境要求 |
工作温度： 0℃ ~ 45℃ ( 0m ~ 1800m) 存储温度： -40℃ ~ +70℃ 相对湿度： 5%RH ~ 95%RH，非凝露 |
工作温度： 0℃ ~ 40℃ ( 0m ~ 1800m) 存储温度： -40℃ ~ +70℃ 相对湿度： 5%RH ~ 95%RH，非凝露 |
|
工作电压 |
AC ：90V ~ 290V DC: -38.4~-72V 240V HVDC: 190V ~ 290V |
|
|
项目 |
CloudEngine 6881-48S6CQ |
CloudEngine 6881-48T6CQ |
|
|
380V HVDC: 190V ~ 400V |
|
|
典型功耗 |
194W |
347W |
1 转发平面支持对超过 MTU 的报文进行分片处理后转发
订购信息
|
主设备 |
||
|
CE6881-48S6CQ-B |
CE6881-48S6CQ-B 交换机(48*万兆 SFP+,6*100G QSFP28,2*交流电源,端口侧进风) |
|
|
CE6881-48S6CQ-F |
CE6881-48S6CQ-F 交换机(48*万兆 SFP+,6*100G QSFP28,2*交流电源,端口侧出风) |
|
|
CE6881-48S6CQ |
CE6881-48S6CQ 交换机(48*万兆 SFP+,6*100G QSFP28,不含电源风扇) |
|
|
CE6881E-48S6CQ-B |
CE6881E-48S6CQ-B 交换机(24*25G SFP28,24*万兆 SFP+,6*100G QSFP28,2*交流电源,端口侧进 风) |
|
|
CE6881E-48S6CQ-F |
CE6881E-48S6CQ-F 交换机(24*25G SFP28,24*万兆 SFP+,6*100G QSFP28,2*交流电源,端口侧出 风) |
|
|
CE6881E-48S6CQ |
CE6881E-48S6CQ 交换机(24*25G SFP28,24*万兆 SFP+,6*100G QSFP28,不含电源风扇) |
|
|
CE6881-48T6CQ-B |
CE6881-48T6CQ-B 交换机(48*万兆电,6*100GE QSFP28,2*交流电源,端口侧进风) |
|
|
CE6881-48T6CQ-F |
CE6881-48T6CQ-F 交换机(48*万兆电,6*100G QSFP28,2*交流电源,端口侧出风) |
|
|
CE6881-48T6CQ |
CE6881-48T6CQ 交换机((48*万兆电,6*100GE QSFP28,不含电源风扇) |
|
|
风机盒 |
||
|
型号 |
描述 |
适用产品 |
|
FAN-031A-F |
风机盒(F，风机盒面板侧进风) |
CloudEngine 6881 系列产品 |
|
FAN-031A-B |
风机盒(B，风机盒面板侧出风) |
CloudEngine 6881 系列产品 |
|
电源 |
||
|
型号 |
描述 |
适用产品 |
|
PAC600S12-CF |
600W 交流电源模块(前后风道，电源面板侧进风) |
CloudEngine 6881 系列产品 |
|
PAC600S12-CB |
600W 交流电源模块(后前风道，电源面板侧出风) |
CloudEngine 6881 系列产品 |
|
PDC1000S12-DF |
1000W 直流电源模块(前后风道, 电源面板侧进风) |
CloudEngine 6881 系列产品 |
|
PDC1000S12-DB |
1000W 直流电源模块(后前风道，电源面板侧出风) |
CloudEngine 6881 系列产品 |
|
PHD1K2S12-DB |
1200W 高压直流电源模块(后前风道,电源面板侧出风) |
CloudEngine 6881 系列产品 |
|
软件 |
||
|
主设备 |
|
|
N1-CE68LIC-CFFD |
N1-CE6800 交换机 CloudFabric Foundation 软件包 |
|
N1-CE68CFFD- SnS1Y |
N1-CE6800 交换机 CloudFabric Foundation 软件包-Subscription and Support-年 |
|
N1-CE68LIC-CFAD |
N1-CE6800 交换机 CloudFabric Advanced 软件包 |
|
N1-CE68CFAD- SnS1Y |
N1-CE6800 交换机 CloudFabric Advanced 软件包-Subscription and Support-年 |
|
N1-CE68LIC-CFPM |
N1- CloudEngine 6800 交换机 CloudFabric Premium 软件包 |
|
N1-CE68CFPM- SnS1Y |
N1- CloudEngine 6800 交换机 CloudFabric Premium 软件包-Subscription and Support-年 |
|
N1-CE-F-LIC-MDCA |
N1-CloudEngine 数据中心交换机多云多 DC 场景增值包-Fixed |
|
N1-CEFMDCA - SnS1Y |
N1-CloudEngine 数据中心交换机多云多 DC 场景增值包, 每盒式设备-Subscription and Support- 年 |
|
N1-CE68UPG-F-A |
N1-CloudEngine 6800 数据中心网络软件 license 升级包: Foundation to Advanced |
|
N1-CE68UGFA- SnS1Y |
N1-CloudEngine 6800 数据中心网络软件 license 升级包: Foundation to Advanced- Subscription and Support-年 |
|
N1-CE68UPG-A-P |
N1-CloudEngine 6800 数据中心网络软件 license 升级包: Advanced to Premium |
|
N1-CE68UGAP- SnS1Y |
N1-CloudEngine 6800 数据中心网络软件 license 升级包: Advanced to Premium-Subscription and Support-年 |
组网应用

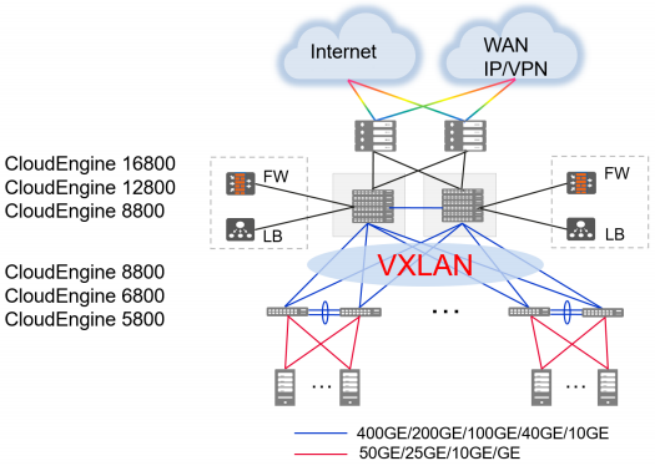

在数据中心的典型应用
在数据中心的典型组网中，采用 CloudEngine 16800/CloudEngine 12800/ CloudEngine 8800 作为网络的核心交换机，采用 CloudEngine 6881 系列作为 TOR 交换机，与 CloudEngine 16800/ CloudEngine 12800/ CloudEngine 8800 通过 40GE/100GE 端口相连构建端到端的 100GE 全联接方案； 采用 VXLAN 等 fabric 技术组建无阻塞大二层网络，保证虚拟机的大 范围迁移以及用户业务的灵活部署。
注： VXLAN 技术也可部署于园区网，满足不同业务区域的灵活部署需求。
