产品概述
随着 SDN、云计算、人工智能等新技术成熟和规模应用，越来越多的企业认可数字化转型的必要性，并制定出明确的数字化转
型策略和规划，同时数字化转型也对企业广域网提出了新的需求，其主要体现在以下几个方面：
SDN：企业广域网具备 AD-WAN 能力，做到广域网链路质量可视化、业务流量可视化、业务流量可管可控可调度，为
企业业务提供良好使用体验
更高网络性能：随着企业发展，流量模型越来越复杂，对网络业务需求更趋融合化和多样化，需要网络设备支持更高转
发性能
网络管理：需要更加简单、自动化的管理手段，简化网络设备管理与维护，提高效率和降低管理成本
面临这种机遇和挑战，H3C 公司依靠十多年对企业网和运营商网络的深入理解以及扎实技术的积累，推出全新一代 MSR810 系
列多业务路由器：
全面支持 AD-WAN 能力，包括：Openflow，Telemetry，Segment Routing、Netconf、零配置等，配合 H3C AD-WAN
控制器，提供优异的 AD-WAN 广域网管理和使用体验；
支持 H3C IMC 管理平台和绿洲云管理平台，实现设备集中管理和监控，批量软件升级、配置自动下发、配置回滚、故
障告警等，提高网络运维管理效率，降低 TCO 成本
丰富的 VPN 互联技术，包括：IPSec、L2TP、ADVPN 等，支持国密办加密算法，提供各种应用场景下的 VPN 安全接入
支持千种以上 PC 和手机常见应用的识别和控制，对网络流量进行精细化控制；支持上网日志审计，满足无线非经审计
要求

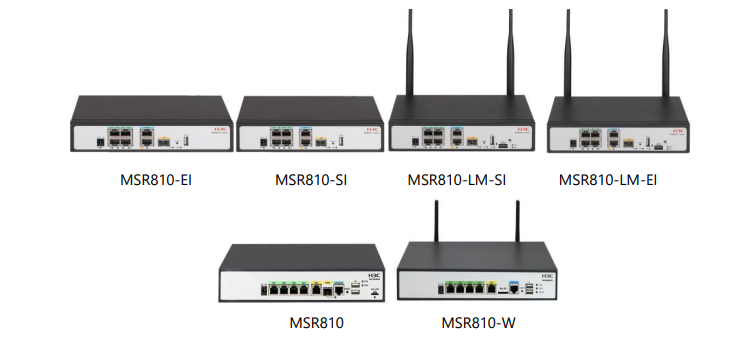

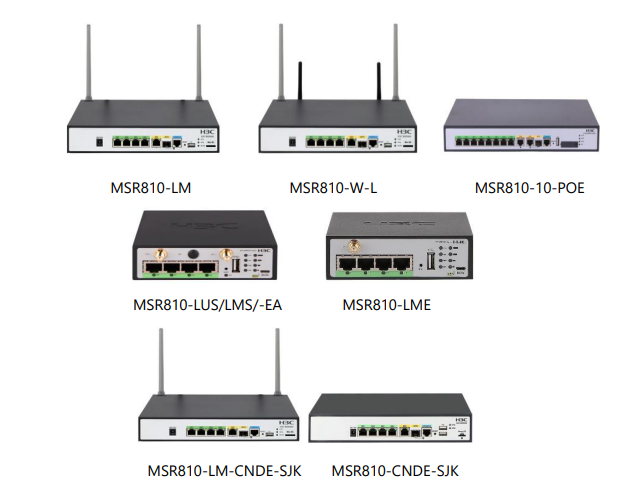

MSR810 系列路由器包括的产品主要有：MSR810、MSR810-W、MSR810-LM、MSR810-W-LM、MSR810-10-POE、MSR810-
LUS、MSR810-LMS、MSR810-LMS-EA、MSR810-LME、MSR810-LM-CNDE-SJK、MSR810-CNDE-SJK、MSR810-EI、MSR810-SI、
MSR810-LM-S、MSR810-LM-EI。
产品特点
全面的 SDN 能力
支持 Telemetry，Netconf 等管理控制协议，可被 H3C AD-WAN 控制器和第三方控制器管理控制
支持 Segment Routing、VxLAN、EVPN 等转发业务，可定义多种转发模型，满足不同业务组网需求
支持 URL、U 盘、DHCP 零配置部署，满足批量、低成本、快速开局要求
支持 DPI 应用识别能力，对网络流量进行精准识别，实现网络流量可视化、自定义和灵活调度
上网行为管理和审计
精细化应用识别和控制，支持千种以上 PC 和手机常见应用的识别和控制，如：IM 类应用、流媒体类应用、股票理财类、游
戏类应用、P2P 类应用进行识别，对识别的应用流量进行过滤和限速
支持 URL 过滤，网站黑白名单，关键字模糊匹配
上网行为审计，支持记录终端用户访问互联网的日志，包括：源 IP 地址、时间戳、访问的域名、URI 等，满足无线非经审计
要求
专业的防火墙功能：支持包过滤防火墙、状态防火墙、基于域的防火墙等安全过滤功能
强大的安全功能
支持基于报文五元组过滤，ASPF 状态过滤、MAC 地址过滤、URL 过滤、基于域防火墙、IPS 等
多样化的 VPN 技术，包括：IPsec、L2TP、GRE、ADVPN、MPLS VPN，以及多种 VPN 技术的叠加使
终端接入安全：支持 802.1X/Portal 认证，EAD 安全检查认证、终端 MAC 地址认证等
DDoS 攻击防范：支持防 SYN 泛洪、ACK 泛洪、RST 泛洪、UDP 泛洪等攻击
设备管理安全：支持基于角色权限管理，能够基于角色进行资源分配、用户与角色的对应，灵活安全控制权限
支持控制平面流量限制：支持基于已知协议类型、自定义协议报文进行流量控制和过滤
内置 3G/4G 无线通信
内置高速稳定的 3G/4G 接口，支持所有运营商的 TDD/FDD 4G LTE 网络
支持 SIM/USIM 卡与设备绑定的功能
支持 GPS 定位功能
支持短信开局和管理维护
智能化网络管理
支持 Telnet/SSH、SNMP、TR069、Netconf 等多种网络管理方式
支持 EAA（内嵌自动化架构）功能，具备 TCL 和 Phython 脚本自编程能力，可对系统软硬件部件的内部事件、状态进行监
控，出现特定事件时自动执行预先定义的脚本
产品规格
硬件规格
|
属性 |
MSR810-EI |
MSR810-SI |
MSR810-LM-SI |
MSR810-LM-EI |
|
转发性能 |
1Mpps |
1Mpps |
1Mpps |
1Mpps |
|
防火墙性能 |
1Gbps |
1Gbps |
1Gbps |
1GMbps |
|
加密性能 (国密) |
40Mbps |
40Mbps |
40Mbps |
40Mbps |
|
NAT 会话数 |
25 万 |
25 万 |
25 万 |
25 万 |
|
内存 |
1GB |
512MB |
512MB |
1GB |
|
Flash |
256MB |
256MB |
256MB |
256MB |
|
USB2.0 |
1 |
1 |
1 |
1 |
|
CON |
1 |
1 |
1 |
1 |
|
WAN 以太口 |
1GE+1SFP(全部可切 LAN) |
1GE+1SFP(全部可切 LAN) |
1GE+1SFP(全部可切 LAN) |
1GE+1SFP(全部可切 LAN) |
|
LAN 以太口 |
4GE(全部可切 WAN) |
4GE(全部可切 WAN) |
4GE(全部可切 WAN) |
4GE(全部可切 WAN) |
|
内置 3/4G |
无 |
无 |
LTE-FDD：B1/B3/B5/B8 LTE-TDD： B34/B38/B39/B40/B41 WCDMA：B1/B8 GSM：900/1800MHz |
LTE-FDD：B1/B3/B5/B8 LTE-TDD： B34/B38/B39/B40/B41 WCDMA：B1/B8 GSM：900/1800MHz |
|
SIM 卡槽数量 |
无 |
无 |
2，双卡单待 |
2，双卡单待 |
|
最大功耗 |
10W |
10W |
12W |
12W |
|
电源 |
外置电源适配器： 100~240V 50/60Hz |
外置电源适配器： 100~240V 50/60Hz |
外置电源适配器： 100~240V 50/60Hz |
外置电源适配器： 100~240V 50/60Hz |
|
外形尺寸(W×D× H，mm) |
210*130*44 |
210*130*44 |
210*130*44 |
210*130*44 |
|
环境温度 |
0~45℃ |
0~45℃ |
0~45℃ |
-20~70℃ |
|
环境相对湿度 |
5~95% (不结露) |
5~95% (不结露) |
5~95% (不结露) |
5~95% (不结露) |
|
属性 |
MSR810 |
MSR810-W |
MSR810-10-POE |
|
转发性能 |
540Kpps |
540Kpps |
540Kpps |
|
防火墙性能 |
800Mbps |
800Mbps |
800Mbps |
|
加密性能 |
40Mbps |
40Mbps |
40Mbps |
|
NAT 会话数 |
25 万 |
25 万 |
25 万 |
|
内存 |
1GB |
1GB |
1GB |
|
Flash |
256MB |
256MB |
256M |
|
存储 |
TF 卡，≥64GB |
TF 卡，≥64GB |
SD 卡，≥64GB |
|
USB2.0 |
2，支持 3G/4G-Modem 扩展 |
2，支持 3G/4G-Modem 扩展 |
1，支持 3G/4G-Modem 扩展 |
|
CON |
1 |
1 |
1 |
|
WAN 以太口 |
1GE+1SFP(全部可切 LAN) |
1GE+1SFP(全部可切 LAN) |
1GE+1GE(COMBO) |
|
LAN 以太口 |
4GE(全部可切 WAN) |
4GE(全部可切 WAN) |
8GE(支持 POE+，全部可切 WAN) |
|
WLAN |
无 |
2.4G，支持 802.11 b/g/n |
无 |
|
WLAN 天线 |
无 |
外置，棒状 |
无 |
|
最大功耗 |
24W |
24W |
20W 主机+150W PoE |
|
电源 |
外置电源适配器： 100~240V 50/60Hz |
外置电源适配器： 100~240V 50/60Hz |
内置电源适配器： 100~240V 50/60Hz |
|
外形尺寸(W×D×H，mm) |
266×161 ×43.6 |
266×161 ×43.6 |
330mm×230mm×44.2mm |
|
环境温度 |
0~40℃ |
0~40℃ |
0~40℃ |
|
环境相对湿度 |
5~95% (不结露) |
5~95% (不结露) |
5~95% (不结露) |
|
属性 |
MSR810-LM |
MSR810-W-LM |
|
转发性能 |
540Kpps |
540Kpps |
|
防火墙性能 |
800Mbps |
800Mbps |
|
加密性能 |
40Mbps |
40Mbps |
|
NAT 会话数 |
25 万 |
25 万 |
|
内存 |
1GB |
1GB |
|
Flash |
256MB |
256MB |
|
存储 |
TF 卡，≥64GB |
TF 卡，≥64GB |
|
USB2.0 |
1，支持 3G/4G-Modem 扩展 |
1，支持 3G/4G-Modem 扩展 |
|
CON |
1 |
1 |
|
WAN 以太口 |
1GE+1SFP(全部可切 LAN) |
1GE+1SFP(全部可切 LAN) |
|
LAN 以太口 |
4GE(全部可切 WAN) |
4GE(全部可切 WAN) |
|
WLAN |
/ |
2.4G，支持 802.11 b/g/n |
|
WLAN 天线 |
/ |
外置，棒状 |
|
内置 3/4G |
LTE-TDD：Band 38/39/40/41 LTE-FDD：Band 1/3/5/8 TD-SCDMA：Band 34/39 UMTS：Band 1/8 EVDO：BC0 CDMA1x：BC0 GSM：Band 3/5/8 |
LTE-TDD：Band 38/39/40/41 LTE-FDD：Band 1/3/5/8 TD-SCDMA：Band 34/39 UMTS：Band 1/8 EVDO：BC0 CDMA1x：BC0 GSM：Band 3/5/8 |
|
3/4G 天线 |
外置 2 根， 棒状/吸铁天线 |
外置 2 根， 棒状/吸铁天线 |
|
SIM 槽位 |
1 |
1 |
|
最大功耗 |
24W |
24W |
|
电源 |
外置电源适配器： 100~240V 50/60Hz |
外置电源适配器： 100~240V 50/60Hz |
|
外形尺寸(W×D×H，mm) |
266mm×161mm×43.6mm |
266mm×161mm×43.6mm |
|
环境温度 |
-40~70℃ |
-40~70℃ |
|
环境相对湿度 |
5~95% (不结露) |
5~95% (不结露) |
|
属性 |
MSR810-LMS |
MSR810-LUS |
|
转发性能 |
200Kpps |
200Kpps |
|
防火墙性能 |
200Mbps |
200Mbps |
|
加密性能 |
40Mbps |
40Mbps |
|
NAT 会话数 |
25 万 |
25 万 |
|
内存 |
512MB |
512MB |
|
Flash |
256MB |
256MB |
|
存储 |
/ |
/ |
|
USB2.0 |
1，支持 3G/4G-Modem 扩展 |
1，支持 3G/4G-Modem 扩展 |
|
CON |
1 |
1 |
|
固定以太口 |
4FE(全部可切 WAN) |
4FE(全部可切 WAN) |
|
内置 3/4G |
LTE-TDD：Band 38/39/40/41 LTE-FDD：Band 1/3/5/8 TD-SCDMA：Band 34/39 UMTS：Band 1/8 EVDO：BC0 CDMA1x：BC0 GSM：Band 3/5/8 |
LTE-TDD：Band 38/39/40/41 LTE-FDD：Band 1/3/5/8 TD-SCDMA：Band 34/39 UMTS：Band 1/8 EVDO：BC0 CDMA1x：BC0 GSM：Band 3/5/8 |
|
3/4G 天线 |
外置 2 根， 棒状/吸铁天线 |
外置 2 根， 棒状/吸铁天线 |
|
SIM 槽位 |
2 (双卡单待) |
2 (双卡单待) |
|
最大功耗 |
10W |
10W |
|
电源 |
外置电源适配器： 100~240V 50/60Hz |
外置电源适配器： 100~240V 50/60Hz |
|
外形尺寸(W×D×H，mm) |
115mm*100mm*35mm |
115mm*100mm*35mm |
|
环境温度 |
-40~70℃ |
-40~70℃ |
|
环境相对湿度 |
5~95% (不结露) |
5~95% (不结露) |
|
属性 |
MSR810-LMS-EA |
MSR810-LME |
|
转发性能 |
200Kpps |
200Kpps |
|
防火墙性能 |
200Mbps |
200Mbps |
|
加密性能 |
40Mbps |
40Mbps |
|
NAT 会话数 |
25 万 |
25 万 |
|
内存 |
1GB |
1GB |
|
Flash |
256MB |
256MB |
|
存储 |
/ |
/ |
|
USB2.0 |
1，支持 3G/4G-Modem 扩展 |
1，支持 3G/4G-Modem 扩展 |
|
CON |
1 |
1 |
|
固定以太口 |
4FE(全部可切 WAN) |
4FE(全部可切 WAN) |
|
内置 3/4G |
TDD-LTE: Band38:2570~2620M Band40:2300~2400M FDD-LTE: Band28:UL:703~748M, DL:758~ 803MHz Band20:UL:832~862M, DL:791~ 821MHz Band8:UL:880~915M, DL:925~ 960MHz Band7:UL:2500~2570M, DL:2620~ 2690MHz |
LTE-TDD Band：38/39/40/41 LTE-FDD Band：1/3/5/8 TD-SCDMA Band：34/39 UMTS/WCDMA/HSPA+ Band：1/8 EVDO BC0 CDMA1x BC0 GSM Band：3/5/8 |
|
属性 |
MSR810-LMS-EA |
MSR810-LME |
|
|
Band5:UL:824~849M, DL:869~ 894MHz Band3:UL:1710-1785M, DL:1805~ 1880M Band1:UL:1920~1980M, DL:2110~ 2170M UMTS: (2100/850/900MHZ) Band1:UL:1920~1980M, DL:2110~ 2170M Band5:UL:824~849M, DL:869~ 894MHz Band8:UL:880~915M, DL:925~ 960MHz GSM: (900/1800MHz) Band3:UL:890~915M, DL:935~960M Band8:UL:1710~1785M, DL:1805~ 1880M |
|
|
3/4G 天线 |
外置 2 根， 棒状/吸铁天线 |
外置单根， 棒状/吸铁天线 |
|
SIM 槽位 |
2 (双卡单待) |
2 (双卡单待) |
|
最大功耗 |
10W |
10W |
|
电源 |
外置电源适配器： 100~240V 50/60Hz |
外置电源适配器： 100~240V 50/60Hz |
|
外形尺寸(W×D×H，mm) |
115mm*100mm*35mm |
115mm*100mm*35mm |
|
环境温度 |
-40~70℃ |
-40~70℃ |
|
环境相对湿度 |
5~95% (不结露) |
5~95% (不结露) |
|
属性 |
MSR810-LM-CNDE-SJK |
MSR810-CNDE-SJK |
|
转发性能 |
540Kpps |
540Kpps |
|
防火墙性能 |
800Mbps |
800Mbps |
|
加密性能 |
40Mbps |
40Mbps |
|
国密加密 |
内置国密加密模块，支持SM1/2/3/4 |
内置国密加密模块，支持SM1/2/3/4 |
|
NAT 会话数 |
25 万 |
25 万 |
|
内存 |
1GB |
1GB |
|
Flash |
256MB |
256MB |
|
存储 |
TF 卡，≥64GB |
TF 卡，≥64GB |
|
USB2.0 |
1，支持 3G/4G-Modem 扩展 |
1，支持 3G/4G-Modem 扩展 |
|
CON |
1 |
1 |
|
WAN 以太口 |
1GE+1SFP(全部可切 LAN) |
1GE+1SFP(全部可切 LAN) |
|
LAN 以太口 |
4GE(全部可切 WAN) |
4GE(全部可切 WAN) |
|
WLAN |
/ |
/ |
|
WLAN 天线 |
/ |
/ |
|
内置 3/4G |
LTE-TDD：Band 38/39/40/41 LTE-FDD：Band 1/3/5/8 TD-SCDMA： Band 34/39 UMTS：Band 1/8 EVDO：BC0 CDMA1x：BC0 GSM：Band 3/5/8 |
/ |
|
3/4G 天线 |
外置 2 根， 棒状/吸铁天线 |
/ |
|
最大功耗 |
24W |
24W |
|
电源 |
外置电源适配器： 100~240V 50/60Hz |
外置电源适配器： 100~240V 50/60Hz |
|
外形尺寸(W×D×H，mm) |
266mm×161mm×43.6mm |
266mm×161mm×43.6mm |
|
环境温度 |
-40~70℃ |
-40~70℃ |
|
环境相对湿度 |
5~95% (不结露) |
5~95% (不结露) |
软件规格
| 属性 | 功能 | |
| 二层协议 | 支持 Ethernet、Ethernet II、VLAN，802.3x、802.1p、802.1Q、802.1x、STP(802.1D) 、 RSTP(802.1w) 、MSTP(802.1s) 、PPP、PPPoE Client、PPPoE Server 等 | |
| IP 服务 | 支持 TCP、UDP、IP Option、IP Unnumber支持策略路由、Netstream、sFlow 等支持 ECMP支持 UCMP | |
| IP 应用 | 支持 Ping、Trace、ICMP、DHCP Server、DHCP Relay、DHCP Client、DNS client、DNS Proxy、DDNS、UDP Helper、NTP、SNTP 等 | |
| IPv4 路由 | 静态路由动态路由协议： 路由迭代路由策略组播路由协议： | RIPv1/v2、OSPFv2、BGP、IS-IS IGMPV1/V2/V3、PIM-DM、PIM-SM、MBGP、MSDP |
| IPv6 | 支持 IPv6 ND、IPv6 PMTU、IPv6 FIB、IPv6 ACL、NAT-PT、IPv6 隧道、6PE、DS-LITE IPv6 隧道技术：手工隧道、 自动隧道、GRE 隧道、6to4、ISATAP静态路由动态路由协议： RIPng、OSPFv3、IS-ISv6、BGP4+IPv6 组播协议： MLD V1/V2、PIM-DM、PIM-SM | |
| QoS | 支持 LR、Port-Based Mirroring 、Port Trust Mode，Port Priority 等支持 CAR (Committed Access Rate)支持 FIFO、WFQ、CBQ 等支持 GTS (Generic Traffic Shaping)支持流量分类 | |
| 无线控制器(AC) | AP 管理： AP 接入、 AP 配置参数下发、 AP 版本升级、AP 重启、AP 显示WLAN 接入、 WLAN 用户安全、 WLAN 用户接入认证、 WLAN 漫游等； | |
| 3/4G | 支持 TDD/FDD LTE、TD-SCDMA、CDMA2000/EVDO、WCDMA/HSPA+网络 | |
| 安全特性 | PORTAL、802.1xLocal 认证、RBAC、Radius、Tacacs+ASPF、ACL、FILTER、基于域防火墙、连接数限制、IPSIKE/IPSec VPN、ADVPN、GDVPN、L2TP VPN、GRE VPNNAT/NAPT、PKI、RSA、URPF支持 DDoS 攻击防范、ARP 防攻击、URL 过滤支持 EAD 端点准入防御功能支持 DPI 深度报文识别， 对业务流进行限速和过滤国密 SM1/2/3/4 算法 | |
| SDN 特性 | 支持 Netconf、Openflow、Telemetry支持 VxLAN、EVPN 二层虚拟以太网链路支持 Segment Routing支持 U 盘、 URL、DHCP 零配置部署 | |
| MPLS | LDP、Static LSPL3VPN：跨域 MPLS VPN (Option1/2/3)、嵌套 MPLS VPN、分层 PE (HoPE)、 CE 双归属、 MCE、 多角色主机等L2VPN： Martini、Kompella、CCC 和 SVC 方式MPLS TE、RSVP TE | |
| 可靠性 | 支持 VRRP、VRRPv3支持基于多链路的负载分担与备份支持 NQA 同路由、 VRRP 和接口备份的联动功能，实现端到端链路的检测与备份功能 | |
| 管理与维护 | 支持 SNMP V1/V2c/V3、TR069、SYSLOG、RMON支持 Telnet、SSHv1.5/2.0、FTP支持 EAA 嵌入式自动化架构支持命令行管理，文件系统管理， Dual ImageNQA 支持 DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP | |
| 属性 | 功能 |
| 等协议测试 |
典型组网

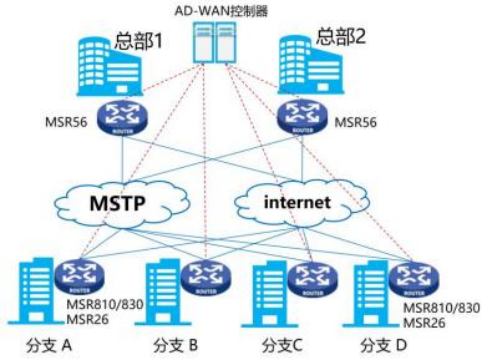

AD-WAN 总部-分支组网
在总部-分支组网中， MSR5600 路由器可以作为总部汇聚设备， MSR810 可以作为分支接入设备，配合 H3C 的 AD-WAN 控制， 部署 AD-WAN 总部-分支广域网方案，支持 MSTP 专线和 Internet 线路多种线路混合组网， 实现整网设备统一管理、 链路质量可视化、 业 务流量可视化，流量智能调度等功能，为企业业务提供良好的使用体验。

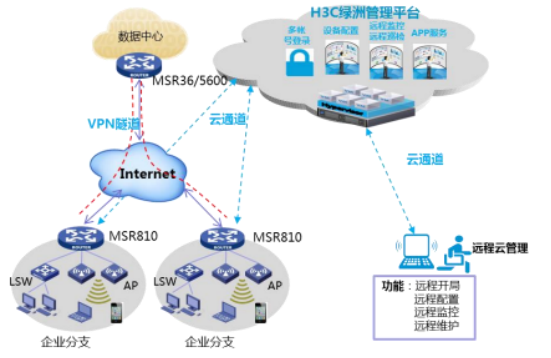

商业连锁企业组网
对于商业连锁企业来说， MSR810 产品是其分支及营业网点最理想的产品，网点只需要部署 1 台 MSR810 设备就可以满足路由 器、交换、 安全、无线等网络需求， 简化网络部署和管理； 并且可以通过绿洲云进行集中统一管理，集中部署和监控 VPN 业务， 提 高整个网络部署和管理效率。

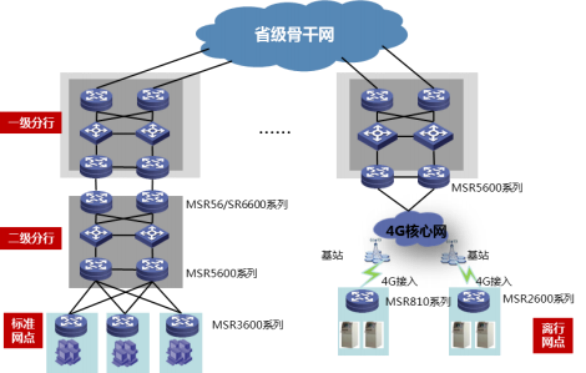

金融广域网组网
MSR5600 系列路由器可作为二级分行汇聚设备或者二级分行上联设备，MSR2600/3600 路由器作为标准金融网点的接入设备， MSR2600 和 MSR810 可以作为离行网点的接入设备。MSR 系列路由器具有超强的并发业务处理能力， 以及 IRF、BFD、聚合等可靠性方 案， 可保证金融网点业务的稳定和流畅；另外 MSR 系列路由器支持 ADVPN、IPSec VPN、L2TP VPN 等远程安全接入特性， 并且支持 国密加密算法，可以保证金融敏感业务的安全性。
订购信息
| 型号 | 描述 |
| MSR810 | H3C MSR810 企业级 6 端口千兆路由器 |
| 型号 | 描述 |
| MSR810-W | H3C MSR810 企业级 6 端口千兆无线路由器 |
| MSR810-LM | H3C MSR810 企业级 6 端口千兆 4G LTE 路由器 |
| MSR810-W-LM | H3C MSR810 企业级 6 端口千兆 4G LTE 无线路由器 |
| MSR810-10-PoE | H3C MSR810 企业级 10 端口千兆路由器(PoE+, 150W) |
| MSR810-LUS | H3C MSR810 4G LTE 企业级路由器(Mini,5 模) |
| MSR810-LMS | H3C MSR810 4G LTE 企业级路由器(Mini,7 模) |
| MSR810-LMS-EA | H3C MSR810 4G LTE 企业级路由器(Mini)-欧洲区以及亚太版 |
| MSR810-LME | H3C MSR810 4G LTE 企业级路由器(4FE LAN/WAN,FDD-LTE/TDD-LTE/TD-SCDMA/CDMA2000/UMTS/EVDO/GPRS,双 SIM 卡,WEB 网管,云管维平台) |
| MSR810-LM-CNDE-SJK | H3C MSR810 企业级 6 端口千兆 4G LTE 路由器(支持 SM1/2/3/4) |
| MSR810-CNDE-SJK | H3C MSR810 企业级 6 端口千兆国密路由器(支持 SM1/2/3/4,SJM1948) |
| MSR810-EI | H3C MSR810-EI 企业级 6 端口千兆路由器(2GE WAN(1GE+1SFP),4GE LAN/WAN) |
| MSR810-SI | H3C MSR810-SI 企业级 6 端口千兆路由器(2GE WAN(1GE+1SFP),4GE LAN/WAN) |
| RT-MSR810-LM-SI | H3C MSR810-LM-SI 企业级 6 端口千兆 4G LTE 路由器(2GE WAN(1GE+1SFP),4GE LAN/WAN,TDD/FDD LTE) |
| RT-MSR810-LM-EI | H3C MSR810-LM-EI 企业级 6 端口千兆 4G LTE 路由器(2GE WAN(1GE+1SFP),4GE LAN/WAN,TDD/FDD LTE) |
