华为 AC6003-8 接入控制器

产品概述

AC6003-8系列产品是华为推出的面向中小型企业的小型盒式无线接入控制器( Access  controller)  ，最大可管理48个AP，  同时集成 了千兆以太网交换机功能，实现有线无线一体化的接入方式。可灵活配置无线接入点的管理数量，具有良好的可扩展性。配合   华为全系列802 . 11n/802 . 11ac/11ax无线接入点，可组建中小型园区网络、企业办公网络、无线城域网络、热点覆盖等应用环境。

产品特性

内置可视化网管平台

华为AC6003-8内置WEB网管，配置便捷，提供全方位监控和智能诊断。

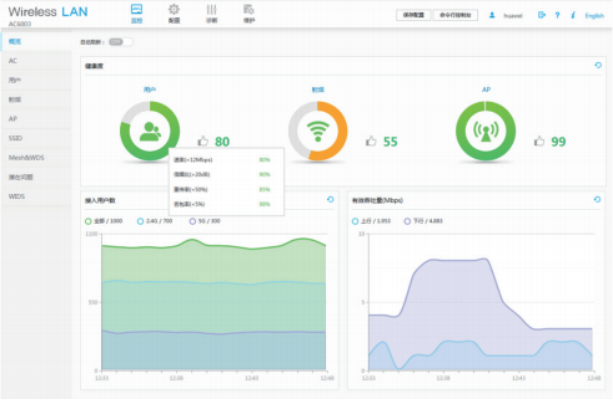

以健康度为中心的一页式监控，  KPI 直观体现

单页整合统计信息与实时信息，关键性能指标如用户性能、射频性能、  AP性能，图形化体现，帮助客户从海量监控信息中快速过 滤出有效信息，设备与网络状态一目了然。

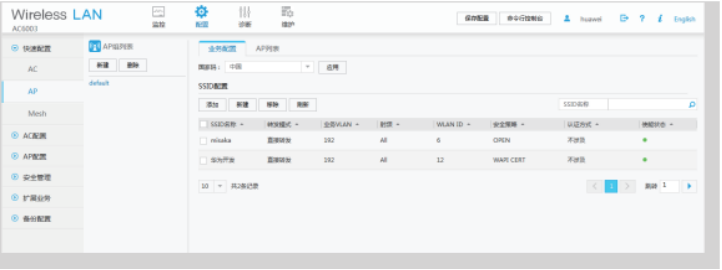

 以 AP 组为中心的模板化配置，简化配置，提高配置效率

以AP组为中心，常用参数默认选中，无需预先配置，简化配置步骤；针对业务差异小的配置，支持参数复制功能，仅需修改差异 配置，提高配置效率。

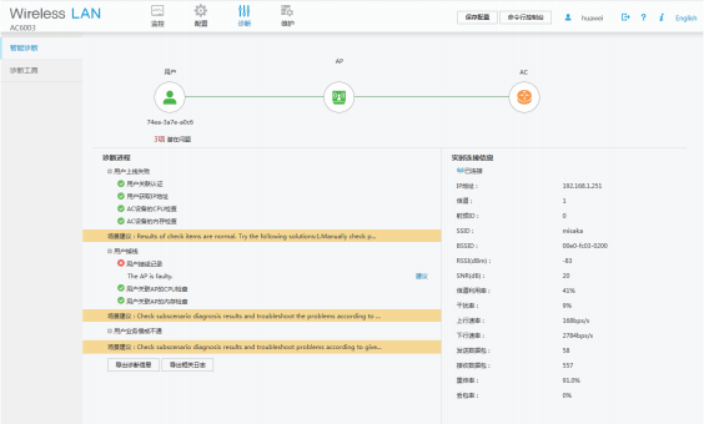

一键式诊断，解决日常网络 80% 的网络故障

基于用户、  AP 、AC三个维度的一键式智能诊断，支持实时与定时诊断，并且针对故障问题提供可行性处理建议。

内置应用识别服务器

支持4~7层应用识别，可识别 1600多种应用。包括LYNC/Face time/YouTube/Facebook等常见办公应用与P2P下载应用。

 支持基于应用的策略控制技术，包括流量限制、流量阻断、优先级调整等策略。

 支持应用识别库在线更新升级，无需升级软件版本。

完备的高可靠性设计

ˉ     支持环境监控开关量接口和板内温度探测器，实时监控AC6003-8运行周围的环境。

ˉ     支持AC 1+1热备、  N+1备份模式，业务不中断。

ˉ     支持基于LACP  ( Link Aggregation Control Protocol)、  MSTP  ( Multiple Spanning Tree Protocol)的端口冗余备份。

大容量、高性能设计

ˉ     AC6003-8最大可管理48个AP ，满足中小型园区的管理需求。

ˉ     拥有8个GE 口，提供2Gbit/s的转发能力。

ˉ     支持 1024个用户管理能力，保证单AP 100个用户同时传输数据。

角色多样

ˉ     内置Portal/AAA服务器，可为1K用户提供Portal认证/802 . 1x服务。

组网灵活

ˉ     AC支持直连式，旁挂式和桥接/Mesh组网模式，同时支持数据集中转发和本地转发模式。

ˉ     支持跨二层、三层AP/AC 间组网，同时支持AP在私网、  AC在公网的NAT穿越部署。

ˉ     兼容管理华为全系列802. 11n、802. 11ac AP和802. 11ax，   实现802. 11n、802. 11ac和802. 11ax AP的混合组网，保

护用户投资。

丰富的操作接口

ˉ     6GE + 2GE Combo

ˉ     1个RJ-45维护串口

ˉ     1个USB维护串口

AC6003-8无线接入控制器产品特性

特性	优点
灵活可扩展	支持 1和8两种步长，可分批购买。
灵活组网	AP与AC间即支持二层组网、也支持三层组网，并且支持AP在内网，  AC在外网的NAT部署AC可做二层网桥转发或 三层路由转发。业务VLAN根据实际业务需要，可以与SSID 匹配映射关系( 1:1或 1:N )，即可以根据SSID划分用户VLAN ，也可以 根据物理区域划分VLAN ，并且可以灵活的根据业务需要组合划分。AC可以旁挂也可以直挂，在旁挂部署方式下，对现有网络影响最小。
丰富转发模 式	基于VAP配置转发模式，用户可以根据网络流量和业务控制需要，自由选择本地转发或者集中转发模式；此外  AC6003-8还支持数据本地转发，用户集中认证。集中转发虽然可以满足了大多数场景的需求，但在AP带宽(尤 其在 11ac/11ax标准出现后)不断增大的情况下，本地转发数据可以有效减轻网络负担，提高网络使用效率，但 本地转发难以做到无线用户的认证与授权仍旧由AC统一控制，而AC6003-8提供的本地转发集中认证模式有效的 解决了该问题。
射频管理	基于域的集中控制式射频参数自动选择、调优和补盲。•      AP上线时自动选择信道和功率•       支持动态调优：在AP重叠区域，信号冲突时自动调整功率或信道 ˉ   局部调优：调整指定AP最优工作信道和功率ˉ   全局调优：调整指定域所有AP的最优工作信道和功率•       支持补盲功能：支持删除AP或AP下线时调大周围邻居的功率补盲
灵活的用户 权限控制	除了可提供常见的基于AP/VAP/SSID的ACL、隔离、带宽限制外，还提供了基于用户和角色的访问控制策略控制 能力，以实现灵活的对用户网络访问权限、接入认证授权策略、用户带宽限速等业务需求。•       支持单用户的网络访问控制，支持通过Radius下发用户的ACL 、VLAN 、带宽限制等参数对用户实施控制。•       支持定义用户组，管理员可以根据用户角色定义用户组，并确定用户组的访问控制策略，该用户组内的用 户将受该组ACL 、隔离、带宽策略的控制，管理员可以灵活部署各组用户的组间隔离和组内隔离。
WDS	提供用户接入与无线网桥的管理，支持瘦AP模式网桥的管理，通过AC6003-8进行统一集中管理。应用场景支持 点到点以及点到多点，单频/双频多跳中继，双频“WDS桥接+WLAN业务接入”模式，单频“WDS桥接+WLAN    业务接入”模式。可实现中心园区与多个分支园区的无线桥接，适用与没有基础有线网络或不方便布线的场    景，降低建网成本与提高建网速度。
高可靠性	通过多AC互为备份实现整个WLAN系统的可靠性，在主AC故障或链路中断情况下，  AP能自动切换到备用AC上。 支持AC的N+1备份，在N+1备份模式下，多个主AC可以共用一个备AC ，节约了用户成本。
网络均衡	•      AP 间网络均衡：终端同时处在多个AP覆盖范围内时，系统将控制其优先接入负载轻的AP ，均衡的使用网络 资源，  AC支持基于STA数的负载均衡和基于流量的负载均衡。•       STA 间资源均衡：具有无线带宽资源动态平均分配功能，防止个别用户因网卡性能或特殊应用(如BT等)而 滥用整个带宽，使得各用户能平均共享网络资源。•      优先使用5G ，充分利用空口资源，提升空口资源利用率。

特性	优点
网络可视与 运维	瘦AP+AC的架构具备整个WLAN系统集中配置、集中管理的能力，方便了网络运维。华为公司在此基础上，在 AP 、AC上均实现了标准的LLDP协议，配合华为eSight网管系统真正做到有线无线一体化可视管理和运维。
系统安全	应用识别：利用业务感知技术，对报文中的第4~7层内容和一些动态协议(如HTTP 、RTP)进行检测和识别，根据 分类结果实施精细化QoS策略控制。URL过滤：对用户访问的URL进行控制，允许或禁止用户访问某些网页资源，达到规范上网行为的目的。反病毒：反病毒功能凭借庞大且不断更新的病毒特征库有效地保护网络安全，防止病毒文件侵害系统数据。入侵防御：通过分析网络流量，检测入侵(包括缓冲区溢出攻击、木马、蠕虫等)，并通过一定的响应方式， 实时地中止入侵行为，保护企业信息系统和网络架构免受侵害。

设备及性能指标

特性	指标
物理参数	体积 (长x宽x高): 320 mm  × 233.6 mm  × 43.6 mm标配最大重量: 2 .9kg温度: 工作温度: -5 ~ 50°C; 存储温度: –40 ~ 70°C工作湿度: 5%RH ~ 95%RH，无凝露额定电压范围: 100V AC ~ 240V AC ，50/60Hz最大电压范围：  90V AC ~ 264V AC ，47Hz ~ 63Hz最大功耗: 25 .6W
接口类型	8个GE 口，其中最后2个电口与2个光口组成Combo口1个RJ-45维护串口，  1个USB维护串口
LED指示灯	电源模块指示灯( PWR )：指示设备上电状态。系统运行状态灯( SYS )：指示设备运行状态。业务网口指示灯：指示各网口的数据传输状态和接口速率。
可管理AP的数量	最多可管理48个AP
AP License步长(每个License控 制的AP数量的基数)	支持 1 、8两种步长规格
无线用户接入能力	整机接入用户数：  1K
用户组管理	•       128个用户组•       每组引用ACL ID的最大数目8•       每组关联ACL rule的最大数目128 注：仅AC单元指标

特性	指标
MAC表数量	4K
VLAN数量	4K
ARP表项数量	4K
路由表项数量	8K
组播表项数量	2K
DHCP IP地址池数量	最大64地址池，每池最大可分配地址数8K

设备及无线单元特性规格

特性	好处
网络管理与维护	设备管理与统计ˉ   基于SSH/Telnet/Console的命令行管理ˉ   支持SNMPv2和v3ˉ   支持Web管理ˉ   标准MIBs和华为私有 MIBsˉ   支持Syslogˉ   支持AP和station的数据统计ˉ   支持分级告警AP的集中配置管理ˉ   支持基于group的AP管理ˉ   支持集中版本管理与自动加载ˉ   内置缺省AP类型，支持自定义添加可视化AP部署与拓扑呈现ˉ   支持AP LLDPˉ   支持AC LLDP
无线协议	IEEE 802 . 11a, 802 . 11b, 802 . 11g, 802 . 11d, WMM/802 . 11e, 802 . 11h, 802 . 11k, 802 . 11n, 802 . 11ac, 802 . 11ax
WLAN 网络部署	AP-AC 间组网ˉ   支持AP/AC 间L2/L3 网络拓扑ˉ   支持AC二层转发或三层路由ˉ   支持NAT穿越部署( AP在私网、  AC在公网)数据转发配置ˉ 支持AP-AC间CAPWAP隧道ˉ 支持基于VAP的转发模式配置(集中转发、本地转发)ˉ 支持集中认证、本地转发方式

特性	好处
WLAN 网络部署	VLAN规划部署支持SSID与VLAN的灵活映射，满足基于SSID或物理区域的多VLAN部署支持WDS部署ˉ   支持点到点、点到多点ˉ   支持STP 自动拓扑检测与环路避免AC主备ˉ   支持双链路或VRRP方式的主备ˉ   支持N+1主备部署
无线射频管理	信道与功率配置ˉ   支持信道功率的集中、静态配置ˉ   支持自动信道分配，实现全局调优与局部调优ˉ   支持自动功率调整，实现自动补盲ˉ   基于AP域的配置和管理负载均衡ˉ   支持基于流量的负载均衡ˉ   支持基于用户的负载均衡
无线业务控制	基于ESS的业务管理ˉ   支持基于ESS的SSID隐藏、  AP二层隔离ˉ   支持基于ESS的用户数和老化时间配置ˉ   支持基于ESS 映射业务VLANˉ   支持基于ESS关联安全、  QoS等业务模板ˉ   支持基于ESS控制AP组播开关无线漫游切换ˉ   支持二层漫游ˉ   支持跨VLAN的三层漫游ˉ   支持PMK Caching，免完整1X认证的快速协商密钥ˉ   支持重关联用户的合法检查，拒绝非法用户的重关联请求ˉ   支持用户信息的延时清除，实现用户下线后的快速重新上线DHCP业务控制ˉ   AC内置DHCP服务器ˉ   AP支持DHCP snoopingˉ   AC支持DHCP relay 、snooping组播业务管理ˉ   支持AP IGMP Snooping模式ˉ   支持AP IGMP Proxy模式

特性	好处
无线用户管理	WLAN用户管理ˉ   支持用户黑白名单ˉ   支持用户接入数量限制ˉ   支持强制用户下线ˉ   支持多种信息查询(用户在线信息、在线数、统计信息等)用户组管理ˉ   支持基于用户组的ACL访问控制ˉ   支持基于用户组的隔离(组内隔离与组间隔离)
无线安全与认证	认证与加密方式ˉ   支持OPEN/WEP/PSK/WPA(2)+802 . 1Xˉ   支持WEP/TKIP/AES(CCMP)加密ˉ   支持WAPI认证加密用户认证与控制ˉ   支持MAC认证、  Portal认证、  802 . 1X认证ˉ   支持MAC与Portal的混合认证ˉ   支持PEAP/TLS/MD5/CHAP等EAP认证方法安全防护控制ˉ   基于端口/用户/用户组的ACL权限控制ˉ   基于VAP/用户组的隔离控制ˉ   支持STA的IPSG  ( IP Source Guard防护)ˉ   支持非法AP检测与告警ˉ   支持用户黑白名单AAAˉ   支持本地认证/本地账户( MAC 、账号)ˉ   支持Radius认证ˉ   支持多认证服务器
无线QoS控制	流量控制：ˉ   支持基于VAP的流量限速ˉ   支持用户组的用户流量限速ˉ   支持指定用户的流量限速( Radius下发)ˉ   支持用户流量动态控制，防终端资源滥用优先级映射与调度ˉ   支持WMM 、802 . 1p 、DSCPˉ   支持WMM 、隧道、用户报文的QoS映射与优先级调度ˉ   支持CAPWAP隧道报文的QoS优先级配置和映射

有线侧特性规格

特性	好处
以太网特性	支持802 . 1p,QinQ,Smartlink, LLDP支持风暴抑制、端口隔离、链路聚合
以太网环路保护	支持STP/RSTP/MSTP提供BPDU保护、  Root保护、环路保护提供局部STP支持RRPP支持RRPP环和其他环网混合组网
IP路由	支持RIP 、OSPF 、ISIS 、BGP等IPv4动态路由协议
设备可靠性	支持VRRP
QoS特性	支持流分类,流动作，队列调度，拥塞避免
链路检测	支持BFD支持EFM OAM
IP业务控制	支持ARP支持内置DHCP Server支持Radius Client支持内置FTP Server支持DHCP relay 、snooping

服务与支持

华为WLAN产品拥有智能覆盖、智能感知和智能运维的特点,  配合华为WLAN 网络设计、优化服务，凭借丰富的网络规划优化经 验、专家资源、先进的平台优势，力助你成功的规划，建设，运行您的WLAN 网络。通过华为WLAN专业服务，客户可以提高网络 性能，可用性和安全性，同时降低风险和降低成本。

摘要

华为AC6003-8无线控制器配合华为无线接入点为企业和服务提供商用无线部署。保证企业网络的安全性、可靠性、稳定性，同时 简化企业用户对网络的运维管理。华为AC6003-8无线控制器是小型园区，企业分支以及小企业办公的理想设备。
