CloudEngine S5735-L-I系列全新一代宽温交换机，可提供8个/24个全千兆下行及4个万兆上
行端口。
产品概述
CloudEngine S5735-L-I 系列交换机（以下简称 S5735-L-I）是华为公司推出的全新一代宽温交换机，可提供灵活的全千兆接入
和 10GE 上行链路端口。支持工业级工作温度范围和专业的户外防雷，可适应条件恶劣的户外机柜环境，可广泛应用于平安城
市、ETTx 等超宽工作温度场景。
产品型号和外观
| 产品外观 | 描述 |
 CloudEngine S5735-L8T4X-IA1 | 8 个 10/100/1000BASE-T 以太网端口 ，4 个万兆 SFP+ 交流供电 包转发率： 84/102Mpps 交换容量： 336Gbps/3.36Tbps |
| CloudEngine S5735-L8P4X-IA1 | 8 个 10/100/1000BASE-T 以太网端口 ，4 个万兆 SFP+ 交流供电 PoE+ 包转发率： 84/102Mpps 交换容量： 336Gbps/3.36Tbps |
CloudEngine S5735-L24T4X-IA1 | 24 个 10/100/1000BASE-T 以太网端口 ，4 个万兆 SFP+ 交流供电 包转发率：108/126Mpps 交换容量： 336Gbps/3.36Tbps |
产品特性和优势
工业级设计，适应极端工作环境
⚫ S5735-L-I 系列交换机支持扩展的工作温度范围，工作温度范围最高可达-40°C~70°C，支持-40°C 启动，可以在室外极冷
和极热环境中正常工作。
⚫ S5735-L-I 系列交换机内置高强度防雷设计，最大可支持±10kV 雷击防护，保障设备安全、可靠、稳定运行。
⚫ S5735-L-I 系列交换机支持超宽电压及频率范围，交流输入电源范围可到 90V ~ 290V，频率范围可到 45Hz ~ 65Hz。
可视化运维，音视频业务体验保障
⚫ 该系列交换机支持 Telemetry 技术，实时采集设备数据并上送至华为 iMaster NCE 园区网络分析组件 CampusInsight，
CampusInsight 通过智能故障识别算法对网络数据进行分析，精准展现网络实时状态，并能及时有效地定界故障以及定位故障发生
原因，发现影响用户体验的网络问题，精准保障用户体验。
⚫ 该系列交换机支持音视频业务的智能运维，基于增强型媒体传输质量指标（Enhanced Media Delivery Index，eMDI）特
性，将设备作为监控节点周期统计并上报音视频业务类指标参数至 eSight 或 iMaster NCE 园区网络分析组件 CampusInsight，
由 eSight 或 CampusInsight 结合多个节点的监控结果，对视频业务质量进行分析，对视频花屏、卡顿等视频质量问题快速定
界。需要说明的是，当配套 eSight 时，可快速对 IPC 所在网络路径的设备管理状态、端口状态、告警进行故障诊断，定界 IPC 离线
故障类型（如 IPC 故障、网络设备、电源掉电，光纤链路等）。提高运维效率，降低运维成本，提高客户 IPC 在线率。
强大的业务处理能力，多样的安全控制
⚫ 支持完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控
和视频会议接入需求。
⚫ 支持 OSPF、VRRP 等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。
⚫ 支持 MAC 认证、802.1x 认证、Portal 认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
⚫ 支持持完善的 DoS 类防攻击、用户类防攻击。其中，DoS 类防攻击主要针对交换机本身的攻击，包括 SYN Flood、Land、
Smurf、ICMP Flood；用户类防攻击涉及 DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变 DHCP
CHADDR 值等等。
⚫ 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP
Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
轻松的管理维护
⚫ S5735-L-I 系列交换机支持超级虚拟交换网（SVF），将“核心/汇聚+接入交换机”网络结构虚拟化为一台逻辑设备。
S5735-L-I 支持作为 SVF 系统的客户端角色，简化设备管理，支持即插即用；支持业务配置模板，在核心设备上配置模板，自动下
发到接入设备，实现集中控制，简化业务配置，配置灵活修改。
⚫ S5735-L-I 系列交换机支持零配置部署，支持新入网设备 Zero-Touch 安装、USB 开局、更换故障设备免配置、批量配置和批
量远程升级等功能，方便设备部署、业务发放和其他管理维护工作，大大降低了运维成本。支持 SNMPv1/v2c/v3、CLI、Web网
管或 SSH v2.0 等多样化的方式进行管理维护；支持 RMON、多日志主机，端口流量统计和网络质量分析，便于网络优化和重建。
多样的可靠性保护
⚫ 该系列交换机不仅支持传统的 STP/RSTP/MSTP 生成树协议，还支持华为自主创新的 SEP 智能以太保护技术和业界最新的
以太环网标准 ERPS。SEP 是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供 50ms 的快速业务倒换。ERPS 是 ITU-T 发布的 G.8032 标准，该标准基于传统的以太网 MAC 和网桥功能，实现以太环网的毫秒级快速保护倒换。
⚫ 该系列交换机支持 SmartLink 功能。通过多条链路接入到多台汇聚交换机上，SmartLink 实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
⚫ 该系列交换机支持完善的以太 OAM（IEEE 802.3ah/802.1ag），用于快速检测链路故障。
丰富的三层特性
⚫ S5735-L-I 系列交换机支持完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满
足多终端高清视频监控需求。
⚫ S5735-L-I 系列交换机增强支持 OSPF、VRRP 等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视
频和数据应用。
多样的链路保护
⚫ 除了支持传统的 STP，RSTP 和 MSTP 外，S5735-L-I 系列交换机还支持华为开发的智能以太网保护（SEP）技术和最新的
以太网环网保护倒换（ERPS）标准。SEP 是以太网链路层专有的环网保护协议，适用于开环拓扑，闭环拓扑，级联环拓扑等各种
环网拓扑。该协议可靠，易于维护，在 50ms 内实现快速保护倒换。ERPS 在 ITU-T G.8032 中定义。它实现了基于传统以太网
MAC 和桥接功能的毫秒级保护倒换。
⚫ S5735-L-I 系列交换机支持 Smart Link，一台 S5735-L-I 可以通过多条链路连接多台汇聚交换机，实现上行链路备份，大大
提高接入设备的可靠性。
⚫ S5735-L-I 系列交换机支持以太网 OAM（IEEE 802.3ah/802.1ag）快速检测链路故障。
成熟的 IPv6 技术
⚫ S5735-L-I 系列交换机基于成熟稳定的 VRP 平台，支持 IPv4/IPv6 双栈。通过这些 IPv6 特性，S5735-L-I 可部署在纯 IPv4
网络、纯 IPv6 网络或 IPv4/IPv6 共存的网络上，满足 IPv4 到IPv6 过渡的需求。
智能升级
⚫ 基于华为在线升级平台（HOUP），该系列交换机支持智能升级，从 HOUP 获得版本升级路径并下载新版本升级，升级过程
高度自动化，真正做到了一键升级；且支持预加载版本，极大缩短升级时间，减少了业务中断的时间。
⚫ 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP
平台的升级策略规范升级路径，极大降低了升级失败的风险。
云管理
⚫ 支持基于 Netconf/Yang 模型的云管理，通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的
部署和运维人力投入，从而降低网络 OPEX。
⚫ 支持在云管理和本地管理两种模式之间的灵活切换，实现网络平滑演进的同时保护客户投资。
OPS
⚫ OPS（Open Programmability System），是基于 Python 语言的开放可编程系统。IT 管理员可以通过 Python 脚本对交换
机进行运维功能的编程，快速实现功能创新，实现智能化运维。
License 授权
华为 CloudEngine S5735-L 支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简
称 N1 模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。
N1 模式软件包特性
| 交换机功能 | N1 基本软件 | N1 基础包 | N1 高级包 |
| 基本网络功能：二层基本功能、 IPv4、IPv6、SVF 等交换机基本功能特性 | √ | √ | √ |
| 基于控制器的基础网络自动化： | × | √ | √ |
| 基础自动化：即插即用 | |||
| 基础监控：应用可视化 | |||
| 网元管理：镜像、拓扑管理与发现 | |||
| 用户接入认证 | |||
| 高阶的网络自动化和智能运维：CampusInsight 基础功能 | × | × | √ |
产品规格
|
项目 |
CloudEngine S5735- L8T4X-IA1 |
CloudEngine S5735- L8P4X-IA1 |
CloudEngine S5735- L24T4X-IA1 |
|
固定端口 |
8 个 10/100/1000BASE-T 以 太网端口， 4 个万兆 SFP+ |
8 个 10/100/1000BASE-T 以 太网端口（PoE+）， 4 个万兆 SFP+ |
24 个 10/100/1000BASE-T 以太网端口， 4 个万兆 SFP+ |
|
机箱尺寸（宽 x 深 x 高， 单位： mm） |
300×220×43.6 |
300×220×43.6 |
442x220x43.6 |
|
机箱高度 |
1U |
1U |
1U |
|
满配重量（含包材） |
2.78 kg |
3.04 kg |
3.3 kg |
|
电源类型 |
内置 AC 电源 |
内置 AC 电源 |
内置 AC 电源 |
|
额定电压 |
交流输入： 100-240VAC； 50/60Hz |
交流输入： 100-240VAC； 50/60Hz |
交流输入： 100-240VAC； 50/60Hz |
|
最大电压 |
交流输入： 90-290VAC； 45Hz-65Hz |
交流输入： 90-290VAC； 45Hz-65Hz |
交流输入： 90-290VAC； 45Hz-65Hz |
|
最大功耗 |
30 W |
不带 PoE：33 W 带 PoE：178W（PoE： 125W） |
46 W |
|
噪声 |
43 dB(A) |
42.2 dB(A) |
39 dB(A) |
|
长期运行温度 |
-40℃~+65℃ 说明 1800-5000 m：海拔每升高 220m，高温规格降低 1℃ |
||
|
短期运行温度 |
-40℃~+70℃ 说明 设备在超过了正常工作 65°C 范围的情况下支持短期工作 |
||
|
存储温度 |
-40℃~+75℃ |
-40℃~+75℃ |
-40℃~+75℃ |
|
相对湿度 |
5%～95% （无凝露） |
5%～95% （无凝露） |
5%～95% （无凝露） |
|
业务口防雷 |
共模±10kV |
共模±10kV |
共模±10kV |
|
电源口防雷 |
差模±6kV，共模±6kV |
差模±6kV，共模±6kV |
差模±6kV，共模±6kV |
|
散热方式 |
风冷散热，智能调速 |
风冷散热，智能调速 |
风冷散热，智能调速 |
业务特性
|
特性 |
特性描述 |
|
MAC 地址表 |
遵循 IEEE 802.1d 标准 |
|
支持 MAC 地址自动学习和老化 |
|
|
支持静态、动态、黑洞 MAC 表项 |
|
|
支持源 MAC 地址过滤 |
|
|
支持接口 MAC 地址学习个数限制 |
|
|
VLAN 特性 |
支持 4K VLAN |
|
支持 Guest VLAN、Voice VLAN |
|
|
支持 GVRP 协议 |
|
|
支持 MUX VLAN 功能 |
|
|
支持基于 MAC/协议/IP 子网/策略/端口的 VLAN |
|
|
支持 1:1 和 N:1 VLAN Mapping 功能 |
|
|
环网保护技术 |
支持 RRPP 环型拓扑和 RRPP 多实例 |
|
支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护 |
|
支持智能以太保护 SEP 协议 |
|
|
|
支持 ERPS 以太环保护协议（G.8032） |
|
|
支持 STP（IEEE 802.1d）， RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议 |
|
|
支持 BPDU 保护、根保护和环回保护 |
|
|
支持 BPDU Tunnel |
|
组播 |
支持 PIM DM、PIM SM、PIM SSM |
|
|
支持 MLD v1/v2 及 MLD v1/v2 Snooping |
|
|
支持 IGMP v1/v2/v3 及 IGMP v1/v2/v3 Snooping |
|
|
支持 VLAN 内组播转发和组播多 VLAN 复制 |
|
|
支持捆绑端口的组播负载分担 |
|
|
支持可控组播 |
|
|
支持基于端口的组播流量统计 |
|
IP 路由 |
静态路由，支持 RIP、RIPng、OSPF、OSPFv3 协议 |
|
IPv6 特性 |
支持 ND（Neighbor Discovery） |
|
|
支持 PMTU |
|
|
支持 IPv6 Ping、IPv6 Tracert、IPv6 Telnet |
|
可靠性 |
支持以太网 OAM 802.3ah 和 802.1ag |
|
|
支持 ITU-Y.1731 |
|
|
支持 DLDP |
|
|
支持 LACP |
|
QoS/ACL |
支持对端口入方向、出方向进行速率限制 |
|
|
支持报文重定向 |
|
|
支持基于端口的流量监管，支持双速三色 CAR 功能 |
|
|
每端口支持 8 个队列 |
|
|
支持 WRR、DRR、SP、WRR＋SP、DRR+SP 队列调度算法 |
|
|
支持报文的 802.1p 和 DSCP 优先级重新标记 |
|
|
支持 L2（Layer 2）~L4（Layer 4）包过滤功能， 提供基于源 MAC 地址、目的 MAC 地址、源 IP 地 址、目的 IP 地址、 TCP/UDP 协议源/目的端口号、协议、 VLAN 的包过滤功能 |
|
|
支持基于队列限速和端口整形的功能 |
|
安全特性 |
用户分级管理和口令保护 |
|
|
支持防止 DOS、ARP 攻击功能、ICMP 防攻击 |
|
|
支持 IP、MAC、端口、 VLAN 的组合绑定 |
|
|
支持端口隔离、端口安全、 Sticky MAC |
|
|
支持 MFF |
|
|
支持黑洞 MAC 地址 |
|
|
支持 MAC 地址学习数目限制 |
|
|
支持 IEEE 802.1X 认证，支持单端口最大用户数限制 |
|
|
支持 AAA 认证，支持 Radius、HWTACACS、NAC 等多种方式 |
|
|
支持 SSH V2.0 |
|
|
支持 HTTPS |
|
|
支持 CPU 保护功能 |
|
|
支持黑名单和白名单 |
|
|
支持 DHCP Relay、DHCP Server、DHCP Snooping |
|
|
支持 DHCPv6 Relay、DHCPv6 Server、DHCPv6 Snooping 支持用户认证点和策略执行点分离 |
|
超级虚拟交换网 （SVF） |
支持作为 SVF client 零配置即插即用 |
|
|
支持自动加载 client 的大包和补丁 |
|
|
支持业务一键式自动下发 |
|
|
client 支持独立运行 |
|
管理和维护 |
支持智能堆叠 iStack |
|
|
支持基于 Netconf/Yang 的云管理 |
|
|
支持虚拟电缆检测（Virtual Cable Test） |
|
|
支持 Telnet 远程配置、维护 |
|
|
支持 SNMPv1/v2c/v3 |
|
|
支持 RMON |
|
|
支持 eSight 网管系统、支持WEB 网管特性 |
|
|
支持 HTTPS |
|
|
支持 LLDP/LLDP-MED |
|
支持系统日志、分级告警 |
|
|
|
支持 802.3az 能效以太网 EEE |
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
|
|
LNP 链路类型协商协议（和 DTP 相似功能） |
|
|
VCMP VLAN 集中管理协议（和 VTP 相似功能） |
组网应用

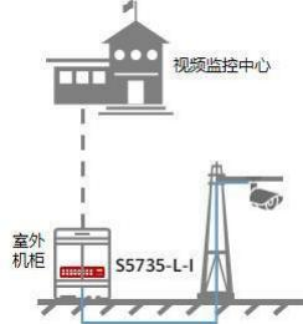

视频监控，户外机柜场景
S5735-L-I 支持扩展的工作温度范围，具备专业防雷能力，适用于室外机柜环境，可用于平安城市场景为摄像头提供远距离接入。

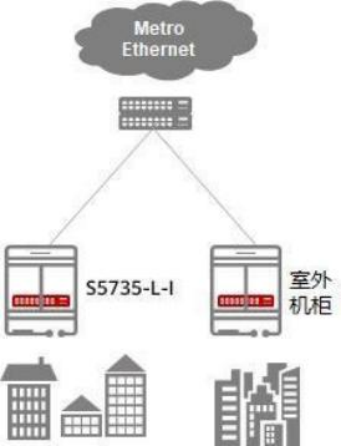

ETTx 接入场景
S5735-L-I 支持超宽的工作温度，提供全千兆接入及多万兆上行，可用于 ETTx 接入场景。
订购信息
S5735-L-I 系列交换机及配件选购一览表：
| 产品型号 | 产品描述 |
| CloudEngine S5735-L8T4X-IA1 | CloudEngine S5735-L8T4X-IA1(8 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,交流 供电) |
| CloudEngine S5735-L8P4X-IA1 | CloudEngine S5735-L8P4X-IA1(8 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,PoE+,交流供电) |
| CloudEngine S5735-L24T4X-IA1 | CloudEngine S5735-L24T4X-IA11(24 个 10/100/1000BASE-T 以太网端口,4 个万兆 SFP+,交 流供电) |
| N1-S57L-M-Lic | S57XX-L 基本软件,每设备 |
| N1-S57L-M-SnS1Y | S57XX-L 基本软件软件订阅与保障年费,每设备,1 年 |
| N1-S57L-F-Lic | N1-智简园区基础包,S57XX-L,每设备 |
| N1-S57L-F-SnS1Y | N1-智简园区基础包,S57XX-L 软件订阅与保障年费,每设备,1 年 |
| N1-S57L-A-Lic | N1-智简园区高级包,S57XX-L,每设备 |
| N1-S57L-A-SnS1Y | N1-智简园区高级包,S57XX-L,软件订阅与保障年费,每设备,1 年 |
| N1-S57L-FToA-Lic | N1-智简园区基础包升级到高级包,S57XX-L,每设备 |
| N1-S57L-FToA-SnS1Y | N1-智简园区基础包升级到高级包,S57XX-L,软件订阅与保障年费,每设备,1 年 |
